SH240-7 SH240-7

SH240-7

运动性能 经济性能 舒适性能 外形尺寸&作业范围 主要装备

作业性能进一步提高的新液压系统“SIH:S α”。发动机与液压泵优化匹配的全电子控制液压泵与住友建机特制的阀芯行程控制(SSC)α相融合,实现全区域的精细控制。运行自如的操作性,随心所欲的速度和挖掘力体现了其优越的作业性能。

采用新型大容量控制阀

控制阀结构的改进大大降低了内部通道的压力损耗。泵排出的作业油合理地分配并供给至执行器,除了单独操作之外,复合操作时的作业速度也大幅度提升。

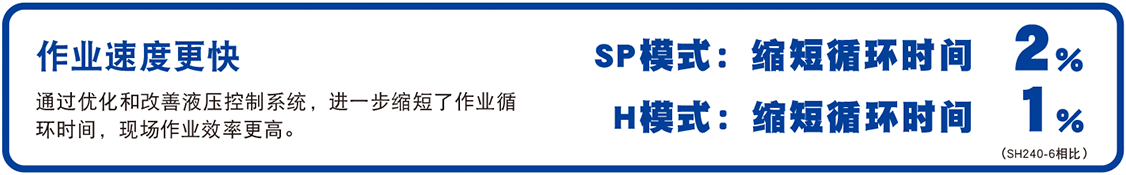

再循环时间缩短与操作性并存

挖掘翻斗累计的作业时间,与现行SH240-6相比实现大幅速度提升。同时在有必要进行微操作时,操作性的控制更为优越,大土量与操作性并存。

提高液压泵马力控制与自动挖掘力

再循环时间缩短,负重挖掘作业时液压泵的马力亦有所增加。另外,在需要动力时,由于能自动提升挖掘力,会让操作者感觉到随心所欲的动力输出。

作业效率大幅提升

阀芯行程控制(SSC)α能根据使用者的作业状况实现出色 且准确的流量调整。速度、动力、操作性等均能随心而动,作业效率得到飞跃性的提升。采用范围也进一步扩大,作业判别更加高精度化。同时追求进一步的节能和顺畅的作业性。

装载作业性提升

除了提高旋转时的大臂提升性之外,装载动作时也采用特制的新技术*。通过降低大臂使剩余的作业油与小臂侧合流,大幅度缩短装卸(排土)速度。可更顺畅、更快地进行装载作业。

* 通过大臂下降再生合流的小臂开启增速回路

先进的清洁发动机“SPACE 5α”与住友建机的特制液压系统“SIH:S α”同时兼顾工作效率和出色的耗油性能。而且追求对现场和环境的更加友好。

低油耗清洁发动机“SPACE 5 α”

装备提高燃烧效率,追求低油耗的新型清洁发动机。除了实现出色燃料喷射的共轨式燃料喷射系统,还选用冷却EGR、VG涡轮。在追求更清洁的尾气排放性能的同时,实现出色的效能和响应。

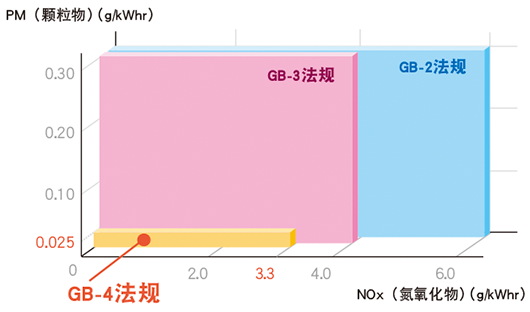

符合GB-4尾气排放法规

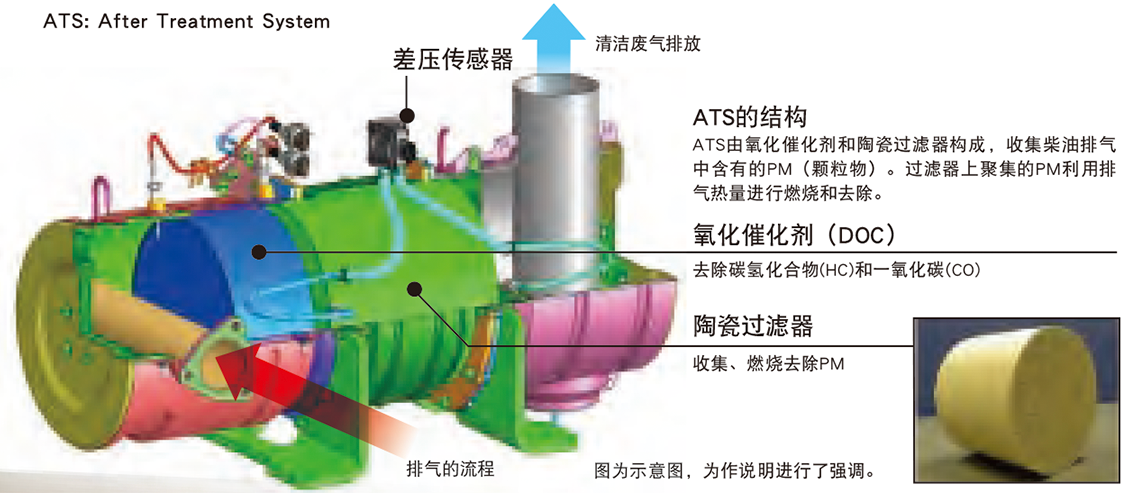

去除PM的ATS

新采用ATS(排气后处理装置)对废气中的PM(颗粒物)进行收集,燃烧去除并进行后处理。PM聚集后由过滤器清洁控制自动开始燃烧等,追求出色的实用性。

新液压系统“SIH:S α”

配备追求降低油耗的新液压系统。全电子控制液压泵可实现准确的流量控制。另外,根据作业进行出色油压控制的住友特制的阀芯行程控制也得到进一步完善,更有效的作业和合理的低油耗在高次元上并存。

根据经济型和作业性可选择的3种作业模式

搭载有作业速度优先的SP(Super Power),适用于负重作业的H(Heavy),对应广泛作业的省油耗A(Auto)这3种作业模式。另外,A模式分为6个等级,实现了更适合现场的模式选择。

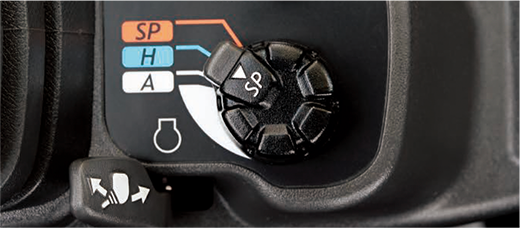

节阀一体型模式切换机构
只需旋转流量即可节阀连动,任何人都可方便选择合适的作业性能。

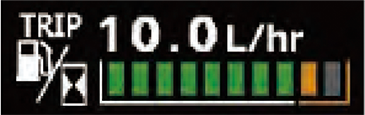

有助于节能运行的油耗表

显示屏上可了解各种油耗信息,还配备有助于节能运行的油耗表。

照片为示意图。

油耗表(上/平均油耗〈行程/累计〉、下/瞬间油耗)

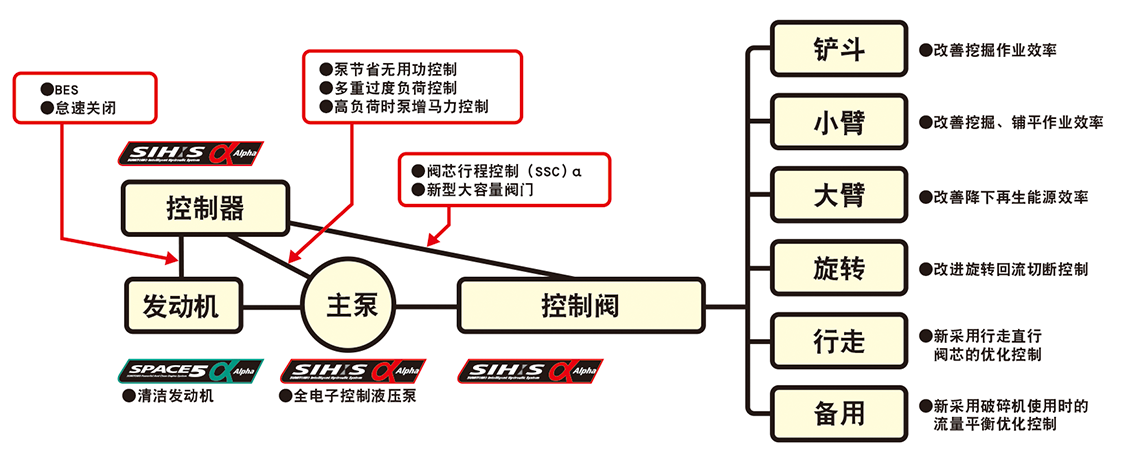

住友建机的低油耗技术
●阀芯行程控制(SSC)α

自动判别挖掘和铺平等作业,实现对各作业的出色液压控制。通过状况判断的精度提高和控制区域的扩大,实现进一步低油耗和提高作业效率。

●全电子控制液压泵

与细致的液压传感技术相融合,实现配合作业的精细流量控制。为提高速度、操作性、降低油耗做出贡献。

●节省无用功

降低非操作时的主泵流量,减少非必要油耗。

●BES(Boom down Energy Save)

大臂收起时降低发动机转数。

●多重过度负荷控制

防止紧急操作以及紧急负荷时的发动机熄火。

●关闭怠速及自动怠速功能

可检知驾驶停止状态,自动停止低速空转。另外,亦装备有在操作杆挂至空挡时,自动转化成低速空转时的自动怠速装置。

住友建筑机械的挖掘机利用多年的建筑机械开发经验,优化机械设计。

坚固的机身结构精益求精,可经受住严酷的现场作业,实现出色的可靠性和长久使用寿命。

提高强韧度的大臂和小臂

支撑作业的大臂和小臂,进行了高负荷部形状和结构板的优化,进一步追求强度与耐久性。另外也加强了大臂和小臂连接部的耐久性。

提高了耐久性和可维修性的新型底盘

采用经过各部分改进,提高了耐久性的新型底盘,辊的适宜配置降低了行走振动。另外,前惰轮缓冲装置的更改确保了承载辊下面空间,提高了泥土扫除效率。

为了缓和作业的紧张,增加休息时的放松,体现舒适感的驾驶舱设计。
宽敞的室内空间、新采用的高靠背型操作员座椅、
出色的安静性等对人友好的舒适操作环境,有助于提高作业安全性。

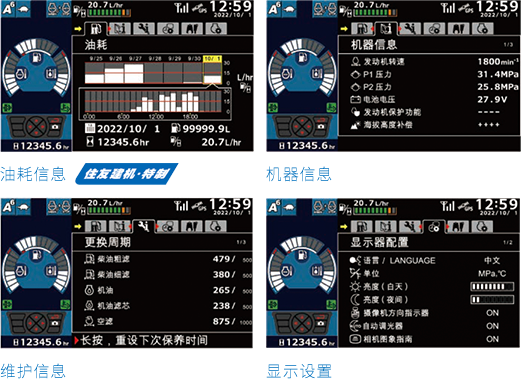

更加容易看清、容易使用的新型显示屏

除了能看到各种机器信息及节能运行有用的油耗表之外,还显示维护信息,各种警告等文字信息。通过简单明了的准确信息传递,支持工作效率和安全性的提升。

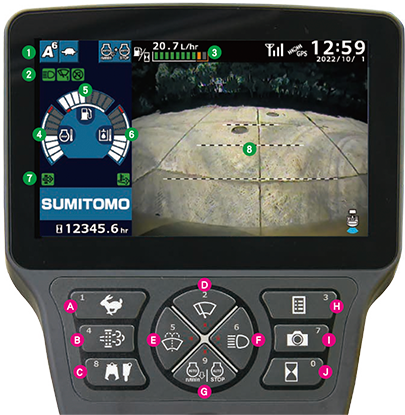

新型显示屏的显示举例*照片为示意图。
显示屏显示部
  1. 模式显示部
  2. 图标显示部
  3. 油耗表/警告信息显示部
  4. 水温计
  5. 燃料计
  6. 油温计
  7. ATS警告显示
  8. 相机显示
开关面板部
  1. A 行走切换
  2. B ATS再生
  3. C 备用
  4. D 刮水器
  5. E 清洗装置
  6. F 作业灯
  7. G 自动怠速/怠速停止
  8. H 显示模式切换
  9. I 相机切换
  10. J 时钟切换(行程/累计)

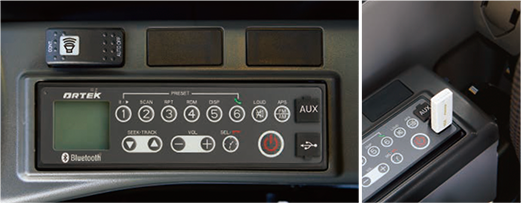

Bluetooth®支持AM/FM收音机

智能手机和便携式音乐终端等可以无线连接,可享受使用本机扬声器的免提通话和喜欢的音乐等。

Bluetooth®及其标志是Bluetooth SIG,Inc. 的注册商标。

音乐播放专用外部输入端口(AUX端子、USB端口)

考虑到舒适性和安全性的各种装备
宽敞出色的室内空间

与现行机型一样,确保了出色的室内空间。为减少压力的舒适驾驶操作做出贡献。另外,还实现了异乎寻常出色的室内安静性。

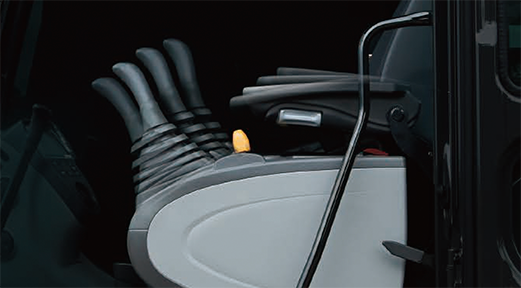

控制台联动扶手

扶手与倾斜式控制台的动作联动。无论控制台的角度如何,扶手和操作杆的距离保持不变,可以进行更舒适的操作。

新型操作座椅

驾驶座椅新采用高靠背型高功能倾斜座椅,追求更高的舒适性。座椅调整功能丰富多样,可根据体格和作业座椅面向前倾或向后倾,方便的座面倾斜功能让谁都能够采取合适的驾驶姿势。

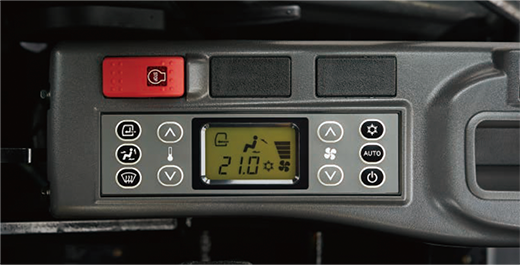

自动空调

配备自动空调,保持舒适的室内温度。除了合理空调布局之外,高气密性增压驾驶室也提高空调效果。

提升坚固度的安全驾驶室可提高出现意外情况时的乘坐人员的保护功能。除了良好的驾驶能见度外,采用后摄像头和反射镜的合理配置可提高能见度,便于作业时的安全确认。此外,考虑到现场的安全作业,还设置特制的先进安全系统270°助视系统等。

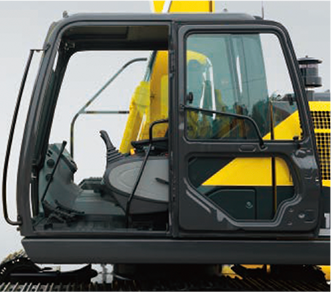

出色的乘降性

宽阔的车门开口和大型扶手提高驾驶室的乘降性。宽敞的踏脚空间方便上下车。

大型扶手和
宽敞的踏脚空间

防坠落用的扶手和防滑板

考虑到检查和维修时的作业安全性和乘降性,合理配置了踏板和扶手。机身右侧也新采用扶手。另外,考虑到下雨天气还设置了防滑板。

扶手

防滑板

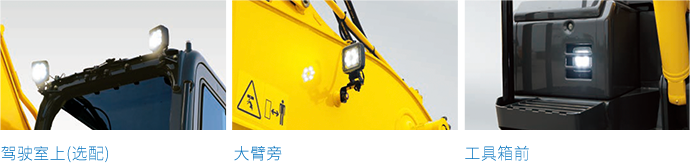

LED灯

采用使用寿命长的LED类型的灯。高亮度且容易看清的显色,可提高夜间作业时的安全性和可操作性。

维护现场安全的270°助视系统(选配)

显示屏是住友建机特制的可选配的270°助视系统。后方视野270度。驾驶员的安全确认非常容易,现场安全可进一步用人眼进行确保。另外摄像头可进行切换,显示屏画面夜间亦能清晰可见。

*270°助视系统是能给周围的安全确认提供有力支持的系统、而并非防止与障碍物发生冲撞的系统。
请勿过度依赖于270°助视系统驾驶机器、而需将安全驾驶时刻谨记于心。

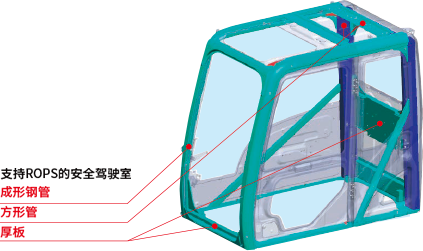

采用符合ROPS规格的安全驾驶室

采用高强度驾驶室设计,大幅提升操作员保护功能。支持翻转时的保护结构(GB标准)的坚固驾驶室结构。

ROPS: Roll-Over Protective Structure

符合GB规格的可视范围

标准配备有助于作业时后方安全确认的后摄像头。通过反射镜的出色配置和后摄像头的设置,实现GB规格对应的适宜可视范围。

右侧反射镜

后摄像头

提升作业安全性的广阔视野

除前方外,上方和下方等方向也容易看清的广阔视野。直接视野的优点可提高作业时的安全性。

用手指水平滑动查看用手指水平滑动查看所有列表
主要规格※表中单位采用国际单位制中的SI单位
SH240-7
基  本 铲斗容量(ISO) 1.2m³
整机工作量 25,100kg
发动机型号 五十铃GQ-4HK1X
额定输出功率 132.1kW /2,000min -1
排量 5.193L(5,193cc)
尺  寸 运输时全长(标准) 9,930mm
运输时全宽 2,990mm
运输时全高(标准) 3,230mm
履带全长 4,240mm
履带全宽 2,990mm
标准履带宽 600mm
性  能 行走速度: 高速 / 低速 5.5/3.5km/h
爬坡能力 70%(35゜)
回旋速度 11.4 min-1
铲斗挖掘能力: 平时 / 升压时 162kN /176kN
小臂挖掘能力: 平时 / 升压时 120kN/130kN
液压系统 液压泵类型 双联可变容量型柱塞泵+齿轮泵
最大压力: 平时 / 升压时 34.3MPa/37.3MPa
行走马达类型 可变容量型柱塞马达
制动器类型 机械式制动
回转马达类型 定容量型柱塞马达
容  量 油箱容量 410L
液压油箱 164L/290L(全机)

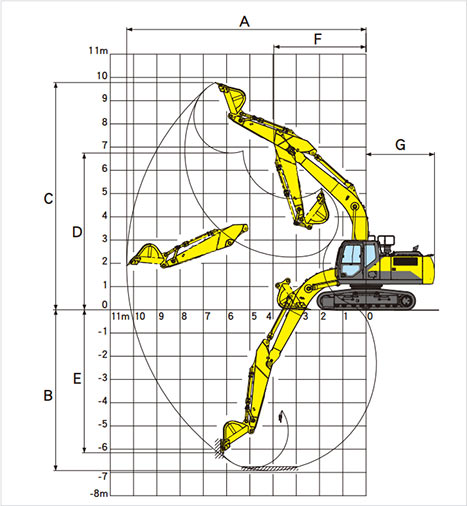

作业范围图
用手指水平滑动查看用手指水平滑动查看所有列表
作业范围
小臂的种类 3.00m标准小臂 2.50m短小臂
A(最大挖掘半径) 10,300mm 9,830mm
B(最大挖掘深度) 6,920mm 6,410mm
C(最大挖掘高度) 9,780mm 9,570mm
D(最大卸料高度) 6,750mm 6,530mm
E(最大垂直挖掘深度) 6,150mm 5,710mm
F(最小前部旋转半径) 3,970mm 3,980mm
G(后端回旋半径) 2,950mm 2,950mm

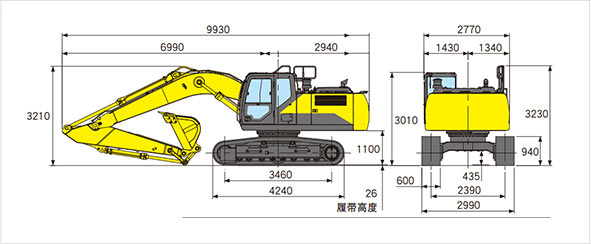

外形尺寸图

用手指水平滑动查看用手指水平滑动查看所有列表
装备品标准可选
SH240-7
标准规格
底部行走部分 600mm履带
600mmHD履带
800mm履带
底盘底板
中心护板
三重中心护板
大  臂 5.85m加强型大臂
小  臂 3.00m加强型小臂
2.50m加强型小臂
上部回转体 底盖
空气预滤器(自动排出式)
附件配管 破碎锤油路
并用油路
并用油路+第二备用油路
驾驶室 / 室内装备 符合ROPS规格的驾驶室
破碎锤用前护板
前护板(OPG1级)
前护板(OPG2级)
头部护板(FOPS2级)
驾驶室顶灯(LED)
其  他 270°助视系统
后摄像头
右摄像头
右反射镜(后方)
左右反射镜(前方)
散热式边门
给油泵
大臂、小臂防掉落装置(HBCV)
用手指水平滑动查看用手指水平滑动查看所有列表
履带的种类
SH240-7
履带宽,品名 600mm履带板 600mmHD履带板 800mm履带板
接地比压 55kPa 55kPa 42kPa
履带全宽 2,990mm 2,990mm 3,190mm
用手指水平滑动查看用手指水平滑动查看所有列表
铲斗、小臂的种类○ 一般挖掘 X不可使用
SH240-7
铲斗容量(m³)ISO 1.2加强斗 1.3加强斗(窄幅)
爪数 5 5
宽(mm) 1,471〈1,370〉 1,471〈1,370〉
指定小臂 3.00m小臂 ○(标准) X
指定小臂 2.50m小臂 ○(标准)

< >内未包含测刃的尺寸

主要装备
  • [液压系统]
  • SIH:S α液压系统
  • 作业模式(SP模式、H模式、A模式)
  • 行走自动2速
  • 自动挖掘力量提升机构
  • 防止小臂·大臂自然落下阀
  • 小臂·大臂·铲斗再生电路
  • 旋转操纵杆联动刹车系统
  • 备用阀
  • 回油滤油器

  • [驾驶室 / 室内装备]
  • 弹簧流体体减震垫
  • 全彩色LCD显示器
  • 倾斜式支架机构
  • 换气加压全自动空调
  • 除霜器

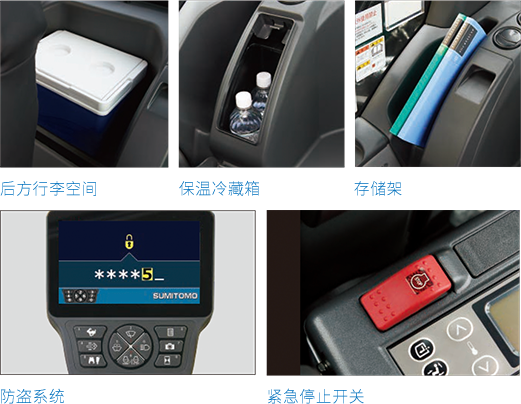

  • 保温箱
  • 操作席(带座椅倾斜功能)
  • 悬浮座椅
  • 臂枕靠枕&头部靠枕
  • 提升式雨刮器(带间歇功能)
  • 杯架
  • Bluetooth®支持AM/FM收音机
    (带消音功能、AUX和USB端口)
  • 报刊架
  • 小储物盒
  • 地板垫
  • 烟灰缸&点烟器
  • 室内照明灯(带延时熄灭功能)
  • 挂衣钩
  • 带单按雨刮开关的操作手柄
  • 带收音机消音开关的操作手柄
  • [安全装备]
  • ROPS驾驶室
  • 后摄像头
  • 右反射镜(后方)
  • 扶手(右前方·燃料箱上)
  • 逃生锤
  • 卷绕式安全带
  • 门锁操纵杆(发动机中立起动机构)
  • 行走警告
  • 防盗系统
  • 发动机室防火墙
  • 风扇罩
  • 发动机紧急停止按钮

  • [其他]
  • 自动/单按怠速
  • 怠速自动熄火功能
  • EMS
  • 长使用寿命液压油
  • LED灯2个(主机、大臂左侧)
  • 燃料过滤器
  • 燃料粗滤器(带水分离器)
  • 双重空气滤清器+预滤清器(自动排出式)
  • 油封垫片
  • 铲斗调整机构
  • 大型工具箱
  • 工具一套
进一步提高使用方便性和安全性的可选装备
  • LED驾驶室顶灯
  • 头部护板(FOPS2级)
  • 前面护板(OPG1级)
  • 270°助视系统
  • ●破碎锤用前护板 ●前护板(OPG2级) ●右摄像头 ●左右反射镜(前方)
吊装作业中符合GB规格的选配装备
  • 大臂防掉落装置(HBCV)
  • 小臂防掉落装置(HBCV)
