HA90C-2 HA90C-2

HA90C-2

高质量 便利性 维修保养 其他 主要规格
世界首创 ; 杰平霸无级伸缩熨平板在无需另行拼接熨平板的情况下能够实现业界首屈一指的自由伸缩幅度,大大节省人工成本的同时极大地提升了施工效率。

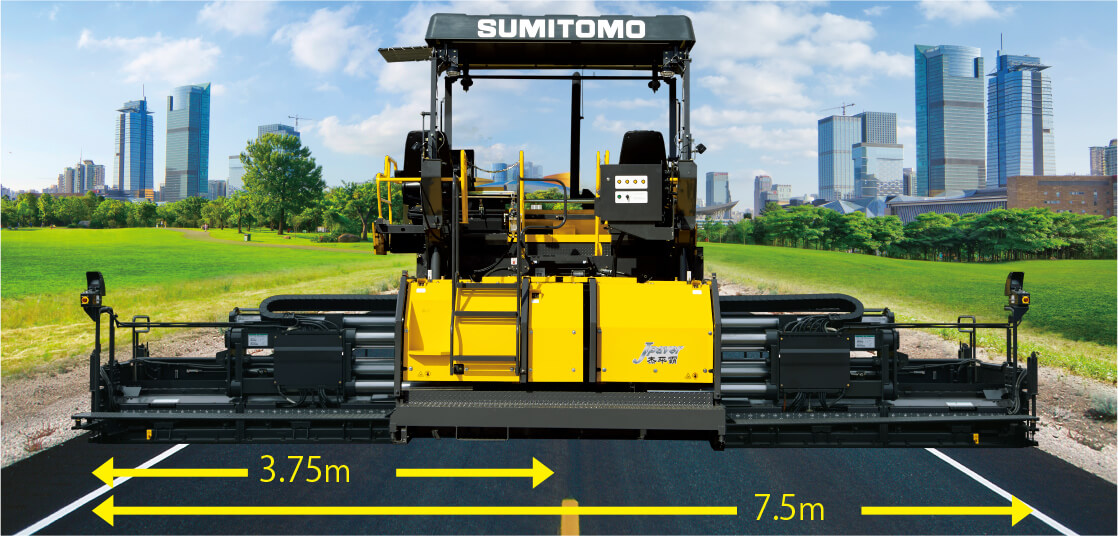

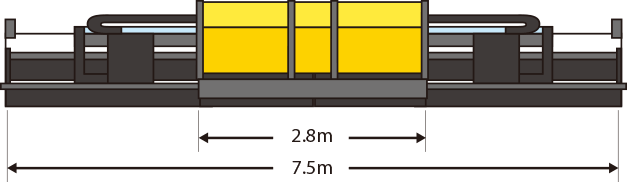

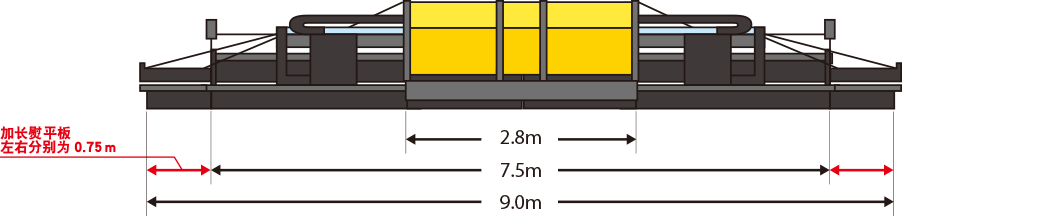

三连式无级伸缩熨平板可摊铺2.8m-7.5m的宽度

2.8~7.5m宽度应对自如,配备加长熨平板后可一次性摊铺2车道+路边!
杰平霸采用三连式无级伸缩熨平板,可以伸缩自如。除了应对多种摊铺宽度之外,施工中的摊铺宽度变更也平稳顺畅。另外使用延长熨平板时最大摊铺宽度可达9m,可实现高效率的现场作业。

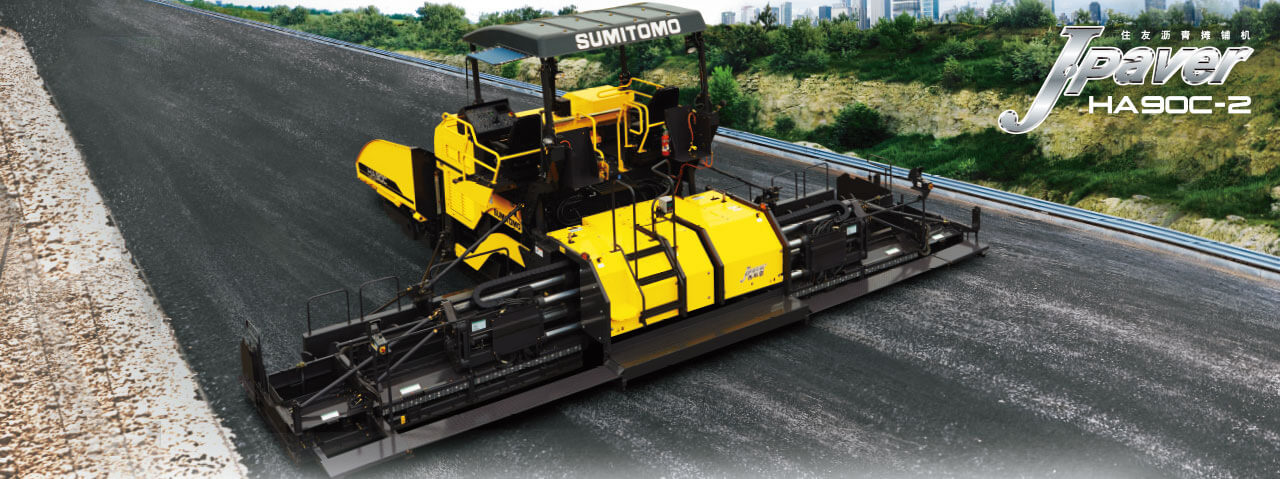

照片为7.5m宽摊铺作业时 上图照片中含有选购件

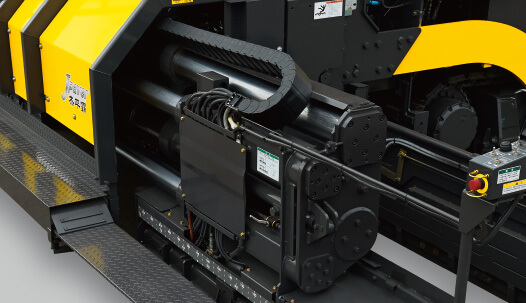

实现高质量摊铺的新型熨平板

杰平霸2875摊铺机可以在不停止作业的情况下,随意改变摊铺宽度。由于无需拼接熨平板,所以不会因熨平板的宽度不同而出现摊铺后路面平整度和密实度等质量问题。

双重作用

杰平霸2875摊铺机可以包含覆盖两种常规熨平板的摊铺范围。

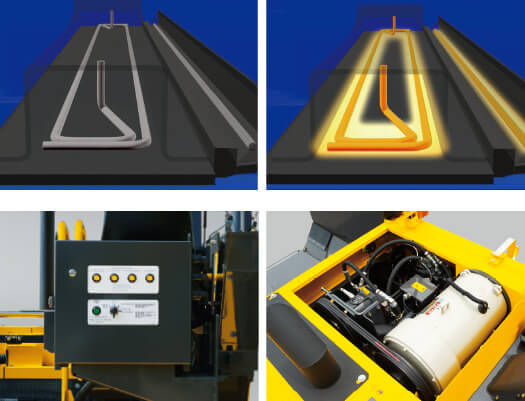

电加热规格

电加热式熨平板规格可实现安全施工和低碳环保,只要打开加热开关,电脑将会自动控制并保持所设定的温度,以确保稳定的摊铺质量。

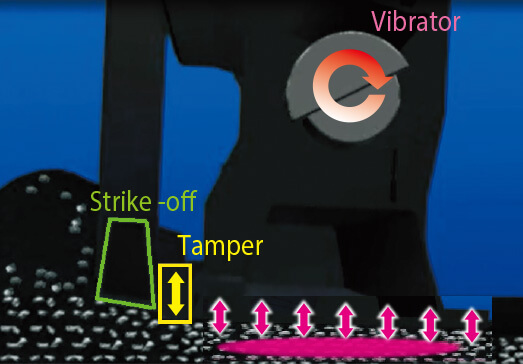

STV夯实系统

熨平板前方所配备的送料整平板能够将沥青拌合料导入熨平板下方并进行压实,使表面材料均等,从而提升摊铺面层质量。利用夯锤和振动器能够实现高效率的夯实作业。

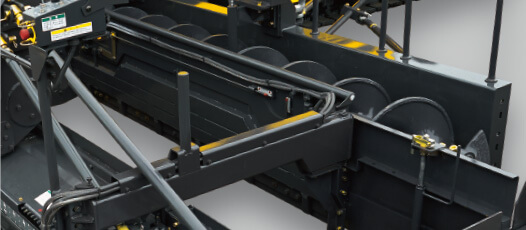

高刚性熨平板

新型熨平板通过采用导管改良等新构造,进一步提高了整体刚性,实现了更高精度的摊铺质量。

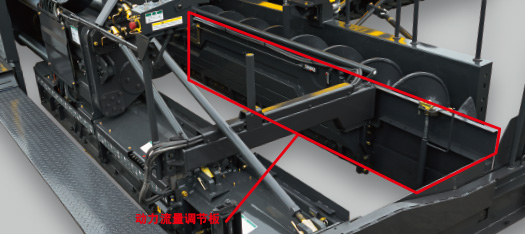

流量调节板

与后部熨平板连接的伸缩式流量调节板除了标准的手动型之外,还新设置了液压式的选购件。外侧使用液压调整样式,可以自如地调节最佳拌合料流量,实现拌合料向末端的顺畅输送。

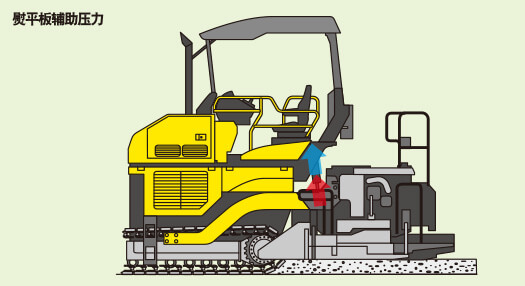

熨平板辅助功能

摊铺较厚面层时,提升油缸可以利用背压辅助熨平板提升。

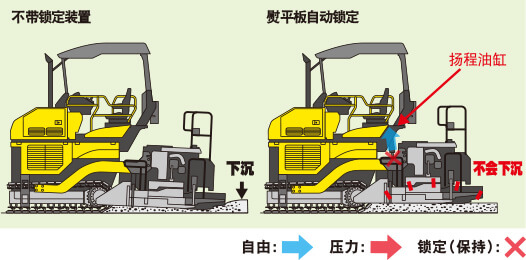

熨平板自动锁定和柔软推进

在等待成品材料或摊铺作业一时停止时,自动锁定装置起作用,扬程油缸自动防止熨平板下落。当摊铺作业恢复时,通过电脑控制柔软推进功能自动发挥作用。

高效率,省时省力的材料输送系统

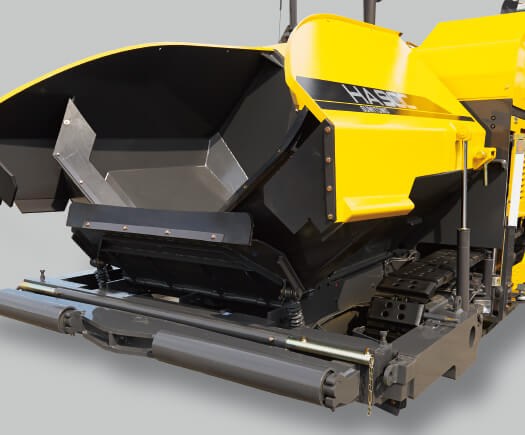

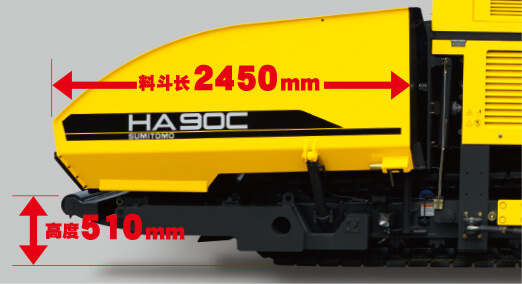

采用可配合大型翻斗车的新型大容量料斗

新型料斗因更加贴近地面及料斗延长200mm,容量进一步增大,使用合材大幅度便利化。因功能性正面形状及宽幅传送带开口部抑制合材滞留,合材的导入将更加顺畅,在讲究速度的施工现场也可以从容应对。

前方上下液压式料斗挡板

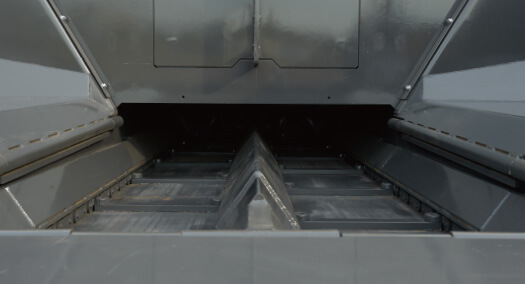

可以逆转的传送带

为了前部熨平板摊铺顺畅和送料平衡,设定了逆转功能。

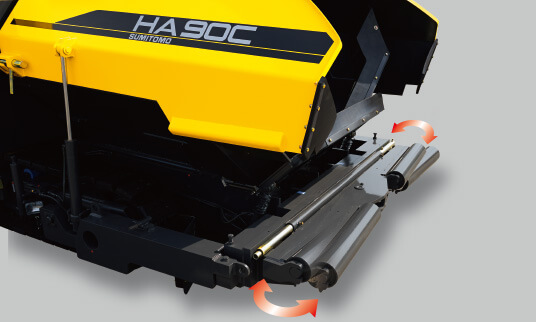

摆动式推辊轮

特别是摊铺弯道时,便于推动卸料卡车。

住友摊铺机配备了五十铃智能型发动机,实现了较高的作业效率和环保要求的低能耗。使尾气排放符合法定基准。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。

●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOxPM的同时,提高了输出功率,减少了油耗。

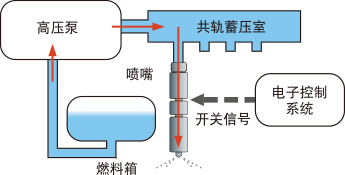

●共轨式超高压燃料喷射系统

共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率,大幅度减少PM(颗粒状物质)。

●冷却式废气再循环(EGR)系统

采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

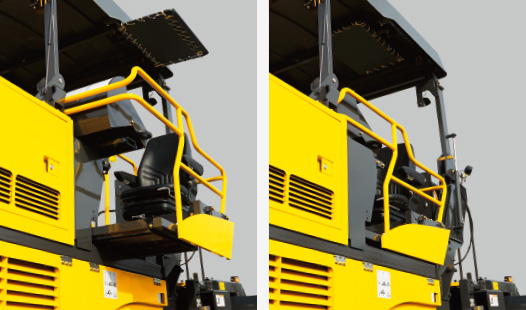

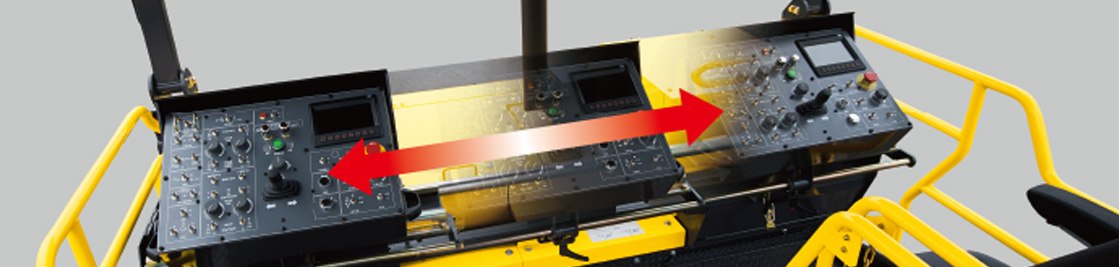

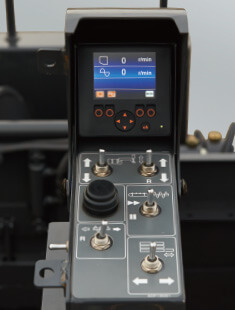

移动式操作控制台

移动式操作控制台能够支持各种各样条件下的驾驶操作。

座椅滑轨

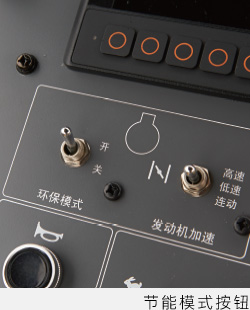

节能模式按钮

把发动机转速从2,200调整到2,000,可以节省油耗。

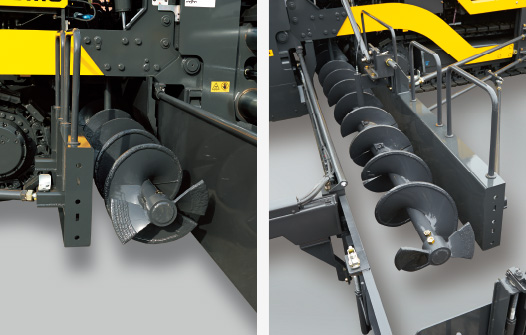

安装容易的新型螺旋系统
液压电控流量调节板

与后部熨平板连接的伸缩式流量调节板除了标准的手动型之外,还新设置了液压式的选购件。外侧使用液压调整样式,可以自如地调节最佳拌合料流量,实现拌合料向末端的顺畅输送。

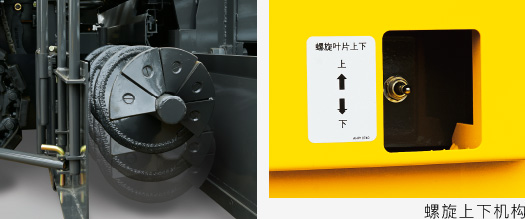

液压调整螺旋叶片

根据摊铺厚度可以调节螺旋叶片的高度。(从地面算起可调节的范围:115mm-265mm )

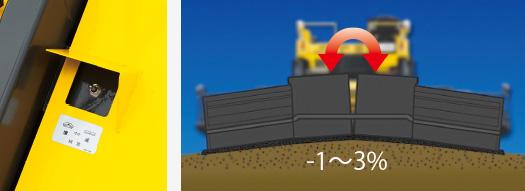

一键式拱顶比例调节

利用液压电控调节路面拱顶比例,能够非常简单地用按钮对拱顶度实施任意调节。

一键式落差调节

利用液压电控迅速调节前部和后部熨平板的落差。使路面摊铺均匀平整。

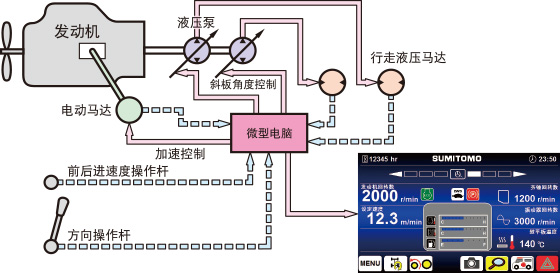

采用先进的行走控制系统

中央控制器同时控制发动机,液压泵和行走马达。通过电脑控制和简单操作实现平稳行走。由于保存已设定内容,只需打开/关闭行走按钮就能正常进行施工。

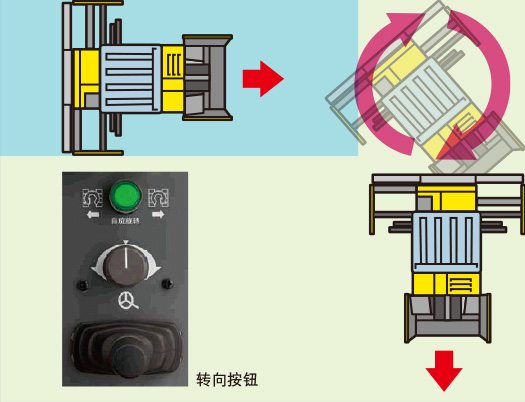

机械转向操作功能

配备了转向操作装置,在狭窄的工地能够轻松的施工。既使摊铺到工地尽头也可以从侧面出来,大大提高了工作效率。

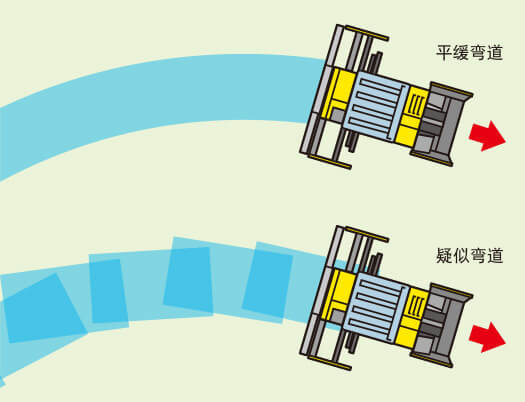

电脑控制方向转换

设备自动控制,给左右履带加上一定的速度差,转弯时能保持一定的曲率半径。

采用带橡胶面的强力连接履带

橡胶面履带在行走时不会损伤原有路面。

履带内藏马达

履带内藏马达能够减少履带打滑现象,加强路面牵引力。

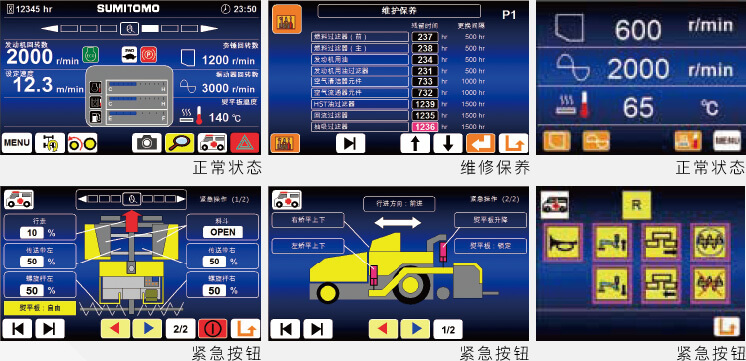

彩色显示屏幕

显示各种信息的彩色显示器,可以用文字和图表确认信息,能够随时掌握设备的状态,一目了然。

辅助显示器

伸缩熨平板两侧安装有辅助显示器。

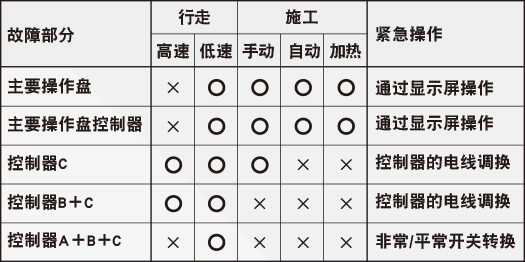

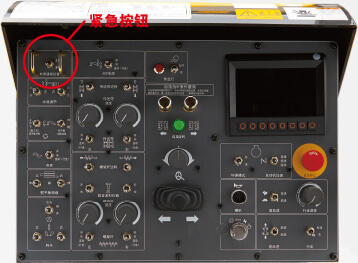

故障对策

本设备设定许多紧急对应系统。摊铺施工出现故障时,采用各种对应措施能使机械继续作业或离开工地。

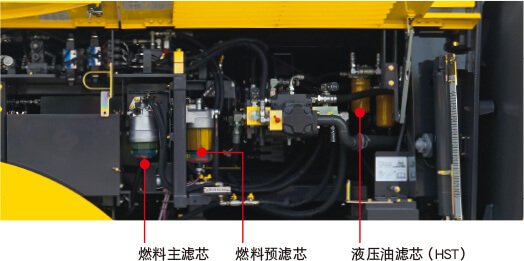

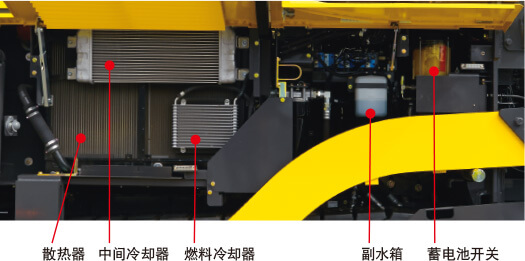

简便的日常保养

为了便于检查油品,更换滤芯以及其他日常保养,需定期保养的部件都设置在便于作业的位置。整机两侧采用开放式边门。

标准装备
  • 熨平板护板

  • 水平油缸护板

  • 后部辅助作业灯

  • 工具箱

  • 行车指示照明

  • 行车指示

  • 硬质材料的遮阳篷

  • 自动注油

  • 履带挡板

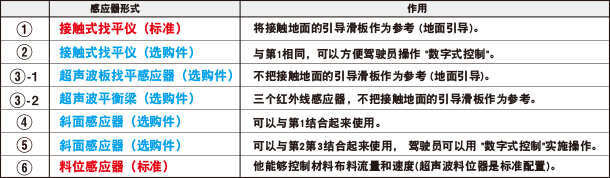

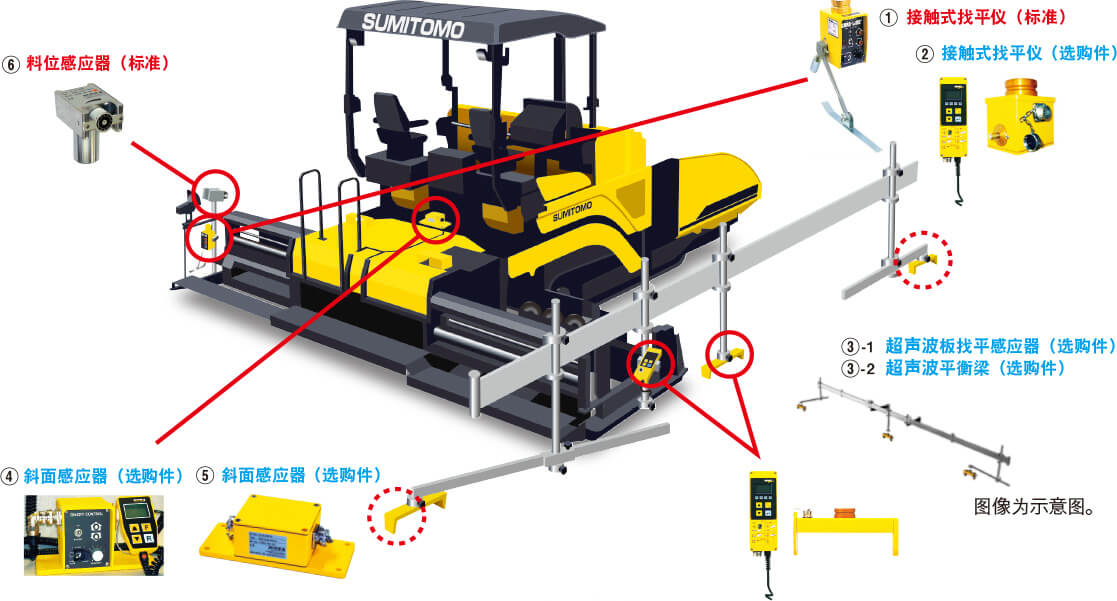

还标准装备高质量摊铺所需的AGC感应器

杰平霸2875标准装备AGC感应器(接触式找平仪)和超声波合材流量控制仪,实现了高精度摊铺质量。还备有其它各种找平仪和斜面感应器等作为选购件。

HA90C本体与6m摊铺熨平板相配合,难做的摊铺作业也能够应付自如

HA90C本体可与6m宽度的熨平板组合使用,与通常的6m(HA60C)摊铺机相比,因功率强大且得心应手,现场难做的作业也能够快速完成。

可选用最适合用户作业的熨平板。
HA90C-2+JP2875+Ext

可应对最大9m宽度摊铺!发挥卓越的效率与性能。

HA90C-2+JP2875

加宽覆盖2.8~7.5m宽度。可一次完成2车道的作业。

HA90C-2+JP2360

可应付自如地覆盖2.3~6m宽度。强有力地完成摊铺作业。

用手指水平滑动查看用手指水平滑动查看所有列表
主要规格
HA90C-2+JP2875+Ext HA90C-2+JP2875 HA90C-2+JP2360
摊铺能力 摊铺宽度(标准) 2.8~7.5m 无级伸缩 2.8~6.0m 无级伸缩
最长(加长熨平板) 9.0 m - -
摊铺厚度 10~300 mm
摊铺速度 1.5~20 m/mim
料斗容量 13.9 ton
拱顶度比例 -1~3 (Hyd.)
整机 质量 23500 kg 23000 kg 19500 kg
全长 7310 mm 7185 mm
全宽 (运输时) 2990 mm 2545 mm
全高 (带遮阳蓬) 3860 mm
运输时高度 (带遮阳蓬) 2985 mm
轴距 2975 mm
履带宽度 304 mm
传送带系统 驱动形式 液压 (左右单独驱动)
宽×列 400 mm × 2
速度 0~27.0 m/mim
螺旋叶片 尺寸 直径400 mm 螺距330 mm
回转数 0~83 mim-1 0~75 mim-1
熨平板系统 型号 杰平霸 2875 熨平板 杰平霸 2360 熨平板
加热装置 电加热
夯实系统 形式 液压夯锤/振动器
振动器振动数 0~50 Hz (3000 cpm)
夯锤回转数 0~20 Hz (1200 cpm)
落差调节方式 液压调节
伸缩式挡板调节方式 液压调节
行走系统 形式 履带式
行走驱动方式 液压式无级变速器
刹车方式 自动刹车
移动速度 前/后 0~3 / 0~3 km/h
发动机 生产厂家 型号 五十铃 GH-4HK1X (符合欧3废气排放基准)
总排气量 5.193 L
额定输出 132.1 / 2000kW/min-1 (180 PS)
最大扭矩 670N-m / 1500 min-1
燃料油箱容量 290 L
电气系统 24 V

※本表中的单位使用的是国际单位制SI单位。

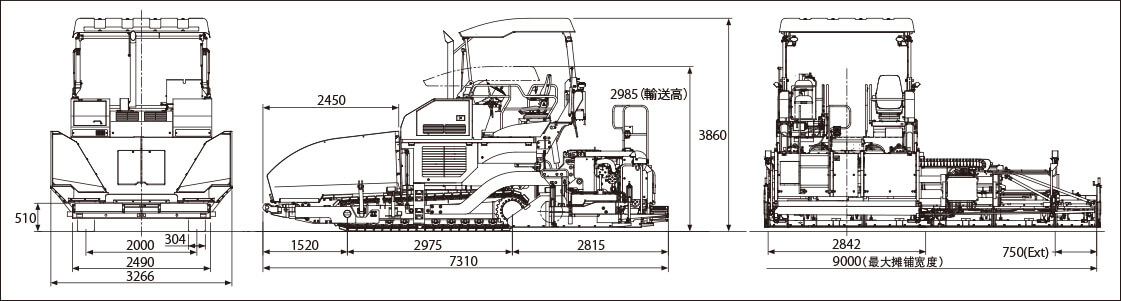

■尺寸图(mm) (HA90C-2+JP2875+Ext,带选购件配置)
