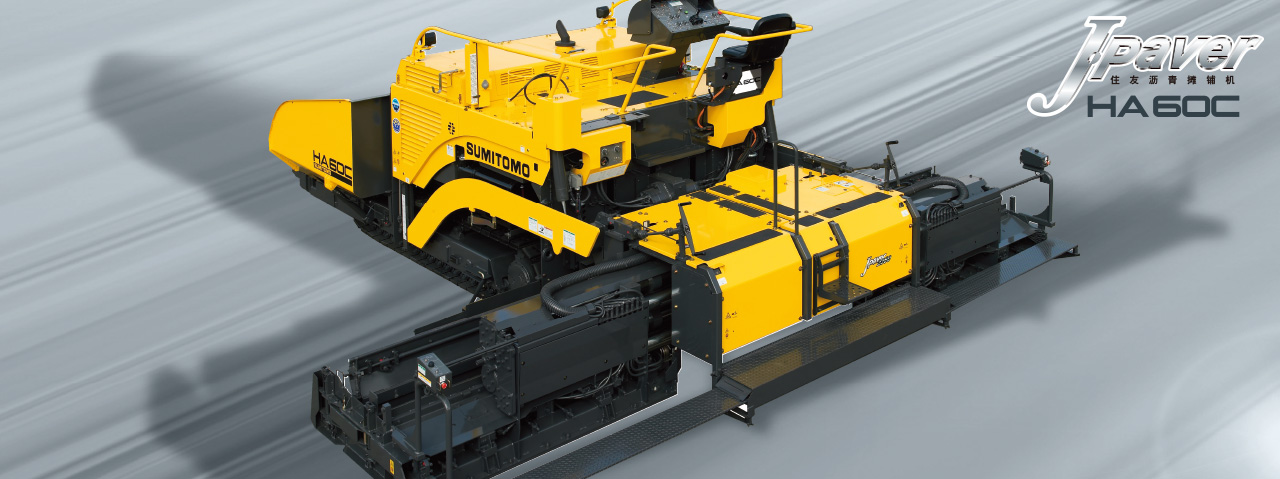

HA60C-7 HA60C-7

HA60C-7

高质量 运动性能 保养与其他 外形尺寸&作业范围 主要装备
以J・paver熨平板为首的先进技术支持着施工
刚性高真正能应对6m长度的熨平板

在行进方向上配置了3连熨平板,与其他常见的多段伸缩熨平板相比较,结构简单,也没有强度不足的担心。落差也只需要调整两处。

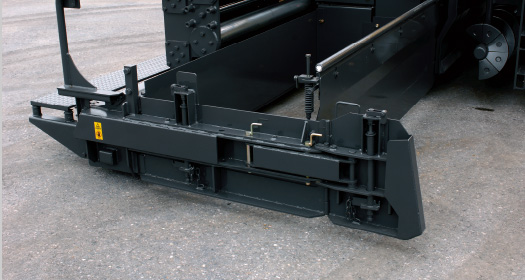

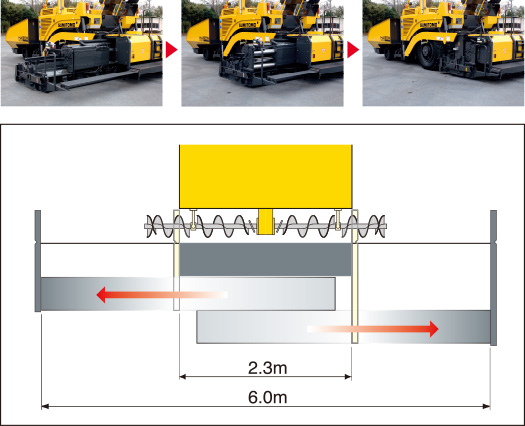

新型熨平板:用3连伸缩(6M)可进行无级任意伸缩

无级任意伸缩型摊铺机的熨平板在不需要拼接的情况下,能从2.3M任意伸缩到6.0M。并可以在不停止摊铺作业的情况下,随意改变摊铺宽度。由于不存在对熨平板的拼接,因此、不会因熨平板的宽度不同,而出现摊铺后路面平整度和密度等质量问题。

采用适用于各种成品材的调整式可变角度板(TV规格车型)

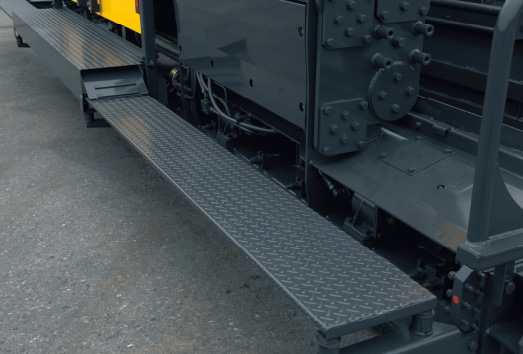

6M宽度的伸缩踏板

在熨平板上,安装了能伸缩的平面踏板。作业人员能移动到摊铺宽度末端的位置,具有良好的视线。另外上下踏板时可以不在摊铺的路面上留下脚印,而且、踏板两侧安装了扶手,保证了作业人员的安全。

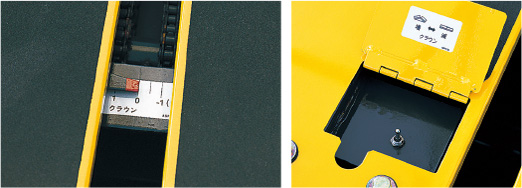

标准配置了操作轻松的动力控制拱顶度装置

液压式动力控制拱顶度的采用,能够非常简单的用按钮操作来对拱顶度实施任意调节。据此、连续操作调节,提高了摊铺进度。特别是在弯道和山路上施工时,效果更为显著。

采用适用于各种成品材的调整式可变角度板(TV规格车型)

维持一定的摊铺成品材拥有量伸缩式流量调节板

标准配置了与后部熨平板连动的伸缩式流量调节板。防止后部熨平板前的成品材多余拥有量。另外、对熨平板末端的成品材输送也能流畅地进行。而且,流量调节板的升降,可以用1把棘轮扳手从侧面轻易地进行。

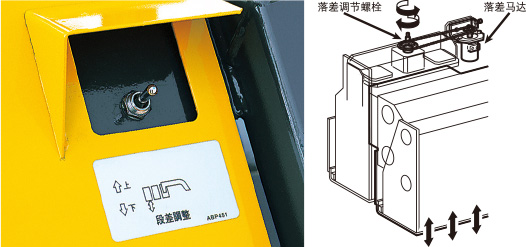

标准设定“动力控制落差",用简单的操作即可调节落差

伸缩式熨平板在构造上,根据摊铺厚度的变化,前部熨平板与后部熨平板的接合部的摊铺面上,会发生落差(痕迹)现象。而且,为了使表面压力尽量均等,路面摊铺均匀平整,落差的调节也非常重要。J·paver熨平板、标准配备了落差动力控制装置。只要用按钮即可简单操作。无论是急速的厚度变化,还是与厚度变化有关的纵向平铺调整作业等,都能迅速地进行落差调节。

充裕的成品材输出能力和调整性能,能够适应各种各样的施工条件

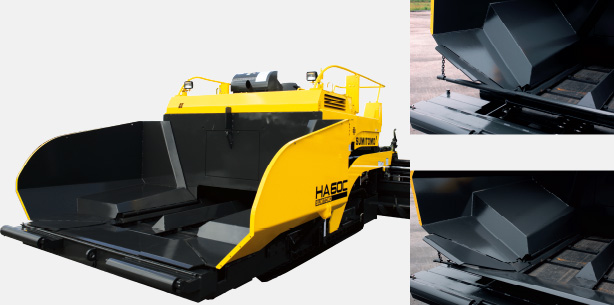

采用新形状的料斗,从装卸车上接受沥青成品材更加容易。
●采用11吨大容量的新形状料斗

新形状料斗的前部离地460mm高度较低,和以往的车型相比,与装卸车的接车更加容易。

●充裕的成品材供应能力

保证每小时430吨的成品材供应量。即使是在要求快速施工的工地,使用HA60W、HA60C则可以放心。另外,因为主机的传送带开口部分较宽,可以顺畅地供给成品材。

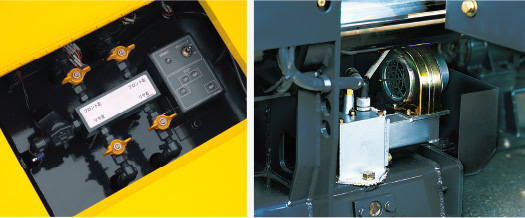

对熨平板底板均匀加热、采用鼓风机加热装置

使用鼓风机加热产生的热风、可以均匀地加热熨平板,在摊铺作业开始时,温度就能在摊铺面上均一化。另外、由于鼓风机的加热效果良好,加热时间可以缩短,节约液化气的使用量。装配了温度感应器,当达到最佳温度时,感应器会亮灯表示。

强力·均一的夯实工艺流程夯锤+无给脂振动器

夯实可以选择液压马达直结驱动式的夯锤·振动器并用规格(TV规格)、和无给脂振动器规格(V规格)两种。可以根据成品材种类,看着回转计(对于V规格,为选购件),进行夯实的调整。另外,振动器是不需要加注润滑脂的油浴方式,所以维护保养非常方便。

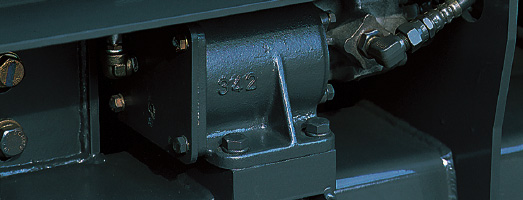

在枢轴点上采用防止熨平板后退结构

以往的摊铺机在与装卸车接车时,会出现被推动而向后退的现象,造成新铺路面损伤或路面留有熨平板痕迹。HA60W、HA60C摊铺机具有即使牵引车后退,熨平板也不会同时后退的结构。

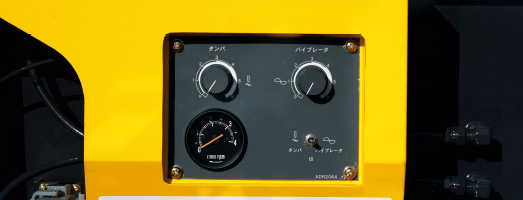

用电子比例阀控制夯锤·振动器

用电子式调整夯锤·振动器的夯捣·振动改变了以往麻烦的操作(阀门的拧紧·松弛等)方式。在施工中通过简单的旋钮操作,就可以一边观察路面、一边调节夯捣·振动作业。TV规格的车型,标准配置了TV回转表,所以可以一边确认回转数一边进行调整。

同时实现较高的运动性能和环境性能。新型发动机系统“SPACE5”,使尾气排放符合尾气排放限制法规定的标准值。
●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOxPM的同时,提高了输出功率,减少了油耗。

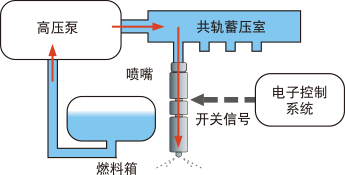

●共轨式超高压燃料喷射系统

共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率,大幅度减少PM(颗粒状物质)。

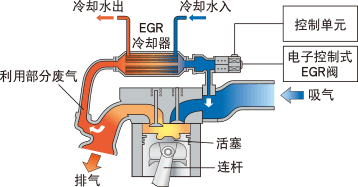

●冷却式废气再循环(EGR)系统

采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

履带具有强韧的行驶性能,强有力地支持在条件恶劣的路面上进行的作业

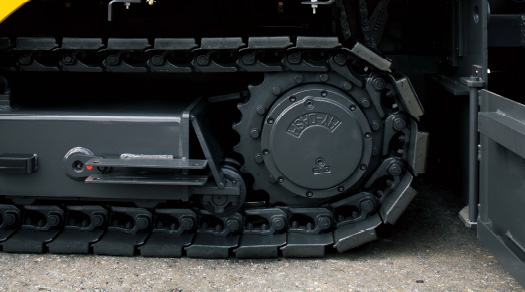

履带内藏马达

行走马达安装在左右链轮的内部,直接实施驱动。由于是不需要行走链轮的结构,因此也就不需要进行繁琐的链轮张力的调节。也不会再因链轮断裂而停止行走,可以安心的施工。

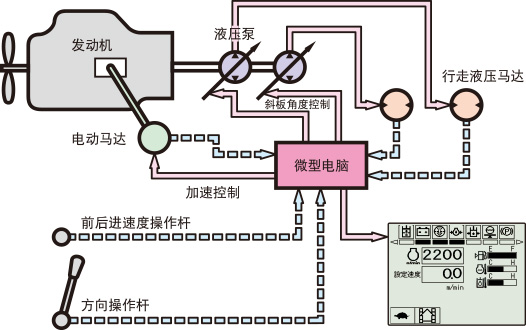

采用先进的行走控制系统

发动机、液压泵、行走马达由电脑集中控制。由于能够保存已设定内容,只需操作行走按钮的「入/切」就能施工。

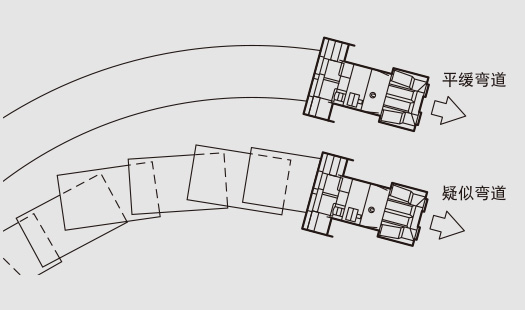

运用电脑控制实现流畅的方向转换

方向盘操作与通过单边制动器形成的疑似弯道不同,设备自动控制,给左右的履带加上一定的速度差,转弯时能保持一定的曲率半径。即使是转弯时,由于是两侧履带驱动,因此不用担心会降低牵引力和爬坡性能。

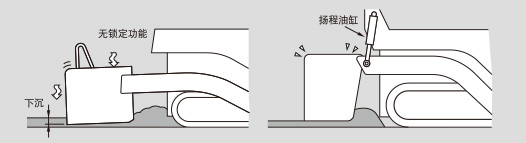

自动熨平板锁定和柔软推进功能

在等待成品材料或摊铺作业一时停止时,自动锁定装置会起作用、扬程油缸会自动防止(保持)熨平板的下降。当摊铺作业恢复时、通过电脑控制,柔软推进功能自动起作用,继续作业时能够不在摊铺路面上留下熨平板痕迹。

运输用整机固定孔

配置有运输时用钢绳等固定整机所使用的孔。

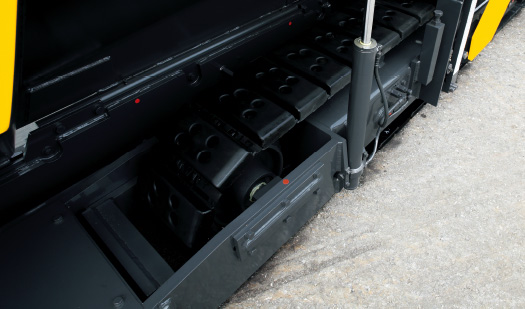

采用带橡胶面的强力连接履带

带橡胶的面连接履带在行走时不会损伤原油路面。另外,采用了高耐久性的连接杆。

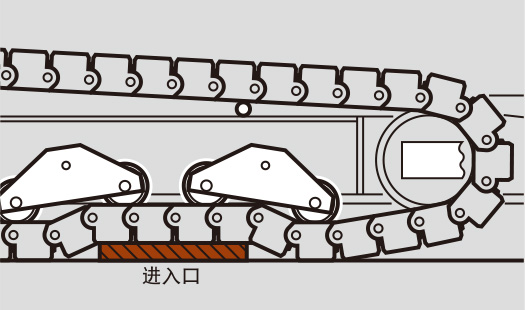

通过优越的接地性提高平坦性

下部摇动式滚轮吸收进入口等路面凹凸。通过接地性优越的履带提高了平坦性能。

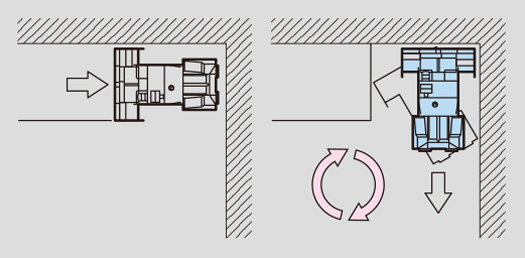

装备换向转换机能

装备了转向转换技能在狭窄的工地也能轻松施工。即使摊铺到工地尽头也可以从旁边出来,大大提高了工作效率。

*从新型HA60C开始,换向转换的操作变为,按动按钮,在操作转向杆的方法。

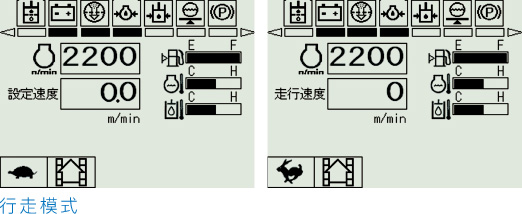

显示各种信息的液晶显示屏可以用文字的图标确认信息

●采用数字式速度计:摊铺时(低速模式)显示设定速度,移动时(高速模式)显示行驶速度。

●显示发动机回转数

●不仅仅是旋转杆的目测角度,还用7个阶段的数字式棒状图标显示操纵角度,所以可以掌握偏转角度。

●显示服务显示器,能够对设备的状态一目了然。

延长螺旋叶片的放置场所

台面上设置有延长用螺旋叶片的放置处。

折叠式伸展板的放置场所

选伸展板是折叠式的,可以放在整机内。

进一步充实了安全系统、维护性能,以及收纳性能

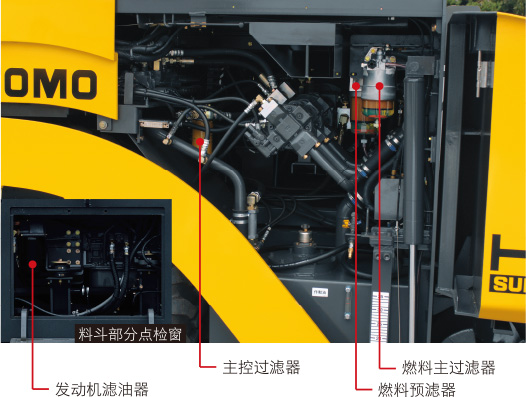

●燃料过滤器、滤油器

通过标准配置燃料预滤器,减少了因燃料堵塞而引起的故障。另外,将燃料过滤器和滤油器设置在方便作业的位置,所以更换方便。

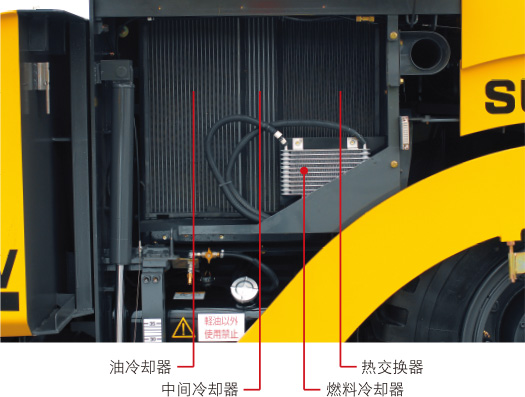

●并列排列热交换器、油冷却器、中间冷却器

通过将热交换器、油冷却器,还有中间冷却器并列排列配置,使清扫变得容易。另外,使用铝制品,解决了生锈问题。

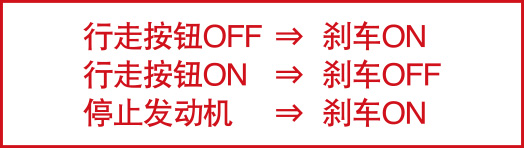

自动停车刹车

采用了与行走完全连动的自动停车刹车的崭新技术系统。新技术系统与行走系统的完全连动,完全解除用从操作杆操作停车刹车的疲劳。此自动系统安全可靠,消除了「忘记刹车—车会开动」、「忘记解除刹车—车开不动」的担忧。

发动机安全功能

由于采用了带安全功能的回路,所以,当发动机启动时,只要行走·传送带·旋转叶片中的任何一个按钮放在「入」的位置,作业机就不能工作(安全设计)。解除时先「切」一次后,再打开发动机开关。

在联锁中,显示器会显示「联锁工作」以及联锁工作的内容。

紧急行走用控制器

以防电脑出现故障,装备了紧急行走控制器。

台面的一部分上预留大容量箱体位置

选购了成品材料位控制器时,放置在此处。

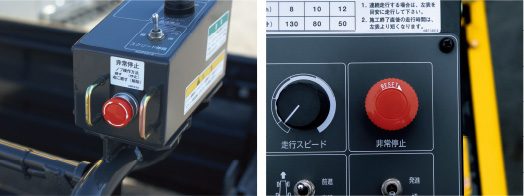

非常停止按钮

紧急情况发生紧急停止发动机时使用该按钮。非常紧急按钮安装在驾驶台的操作按钮盘上。另外、还安装在后部熨平板的左右的熨平板集中操作控制箱上。

非常停止按钮工作时,显示器上会显示「非常停止」。

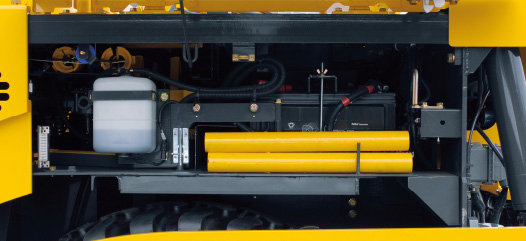

整机内侧可放置找平仪托架

在不使用找平仪托架时,可以打开整机的侧盖放置在整机里面。据此、可以防止忘记在现场或因失误而导致托架扭曲等情况的发生。

操作性和自动化方面也采用了最尖端的技术

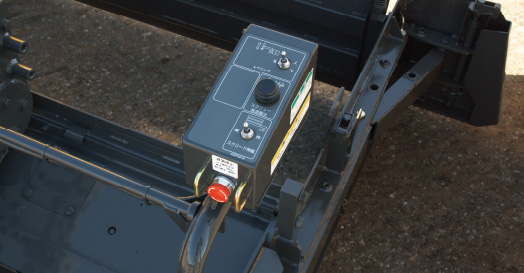

对摊铺熨平板的集中控制

3连式伸缩熨平板的摊铺端部(最大6M),配置了控制器,可集中控制熨平板的操作过程,主要有:熨平板伸缩、厚度控制、高速卷出按钮等。

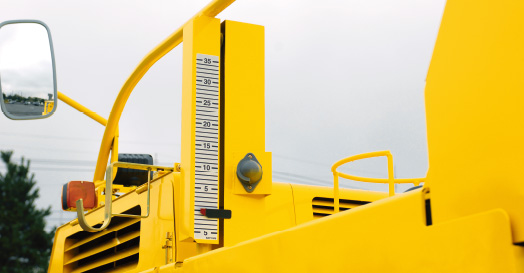

便于观看的厚度计

以往的厚度计安装在枢轴油缸的正上方,将它移到后面以后,即使处在熨平板的上面也可以方便地观看。

传送带、螺旋叶片以及夯锤的集中给脂

对传送带·螺旋叶片以及夯锤的驱动部分与轴承部分可以集中给脂。因此节省了大量给脂作业的时间。

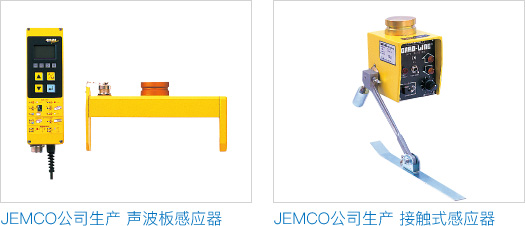

根据各自的需要可以选择的等级控制器(选购件)

有超声波和接触式两种类型。超声波式等级控制器能够自动控制并用数字显示摊铺厚度。操作简单,并且可以在确认数字显示的同时使用遥控器设定、变更每1mm单位的摊铺厚度。无论哪种控制方式都是保证摊铺精度、平整度优先的方式。而且,不需要安装和调整格框和短板,由于是用超声波测量和控制与路缘石及水沟等的距离,不用担心撞上石头等而引起厚度发生大幅度的变化。另外,附带温度补正功能的机型,更加能够最大限度地排除测距的距离(空气层)、大气温度、成品材温度所带来的影响。

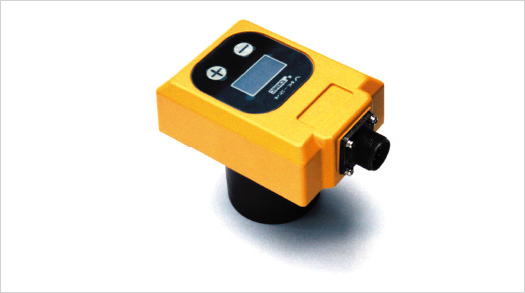

自动化成品材输送装置:超声波料位控制器(选购件)

通过超声波感应器感知成品材卷出量的过多或不足,自动地控制螺旋叶片回转,所以能将熨平板前的成品材拥有量控制在一定范围内。由于成品材的反力被控制在一定的限度内因此能提高摊铺的平整度。另外、由于驾驶操作人员从繁琐的送料·布料卷出的操作中解放出来,可以集中精力投入到摊铺作业上。如果配套使用单人控制器,效果更加明显。

主要规格※表中单位采用国际单位制中的SI单位
HA60C-7
宽度 标准(伸缩宽度) 2.3~6.0m 无级伸缩
摊铺能力 摊铺厚度 10~300mm
摊铺速度 1.5~20m/min
料斗容量 11ton
拱顶比例量 -1~3(斜面比0~3)%
整机 质量(重量) 13800kg(TV)13600kg(V)
全长 6470mm
全宽 2490mm
全高 2530mm(带遮阳篷3700)mm
轮距(前轮/后轮) 2615mm
轮胎 284
最小回转半径 2.6m
传送带 驱动形式 液压(螺旋叶片另外驱动)
宽X列 482mm X 2
速度 0~14.5m/min
材料供给能力 430ton/h
螺旋叶片 尺寸 直径330mm 螺距300mm
回转数 0~75min-1
熨平板 熨平板底板宽度 主部280mm 伸缩部280mm
熨平板可变角度板 主部81mm 伸缩部81mm
加热装置 自动着火式鼓风燃烧器(4个)
摊铺厚度调整形式 遥控式, 手动式
伸缩机构形式 4根导管X2
夯实机构 形式 液压夯锤 振动器 / 液压振动器
振动器振动数 0~50Hz
夯锤回转数 0~20Hz
夯锤夯距 3mm
落差调节机构 液压驱动
行走装置 形式 履带式
行走驱动方式 液压式无级变速机
刹车形式 自动刹车
移动速度 前 / 后 0~3.0km/h/0~3.0km/h
发动机 生产厂家形式 五十铃 AI-4JJ1X
总排气量 2999cc
额定输出 89.2/2200 kW/min-1
最大扭矩 412/1800 N·m/min-1

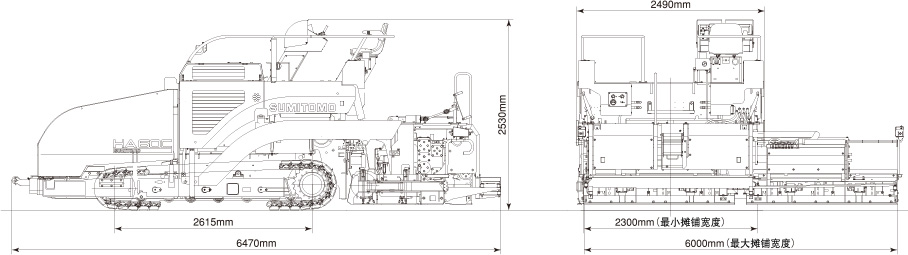

■尺寸图(HA60C-7)

进一步充实了方便实用的选购件

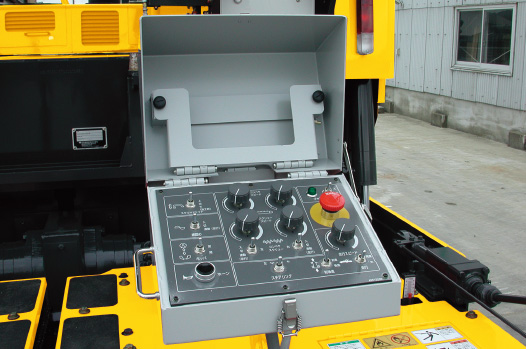

机身后侧操作控制箱

配置了从熨平板踏板上、实施摊铺作业所必须的操作装置(脱卸式操作控制箱)。另外,驾驶台伤的液晶监控显示器也可以拆卸移动,可以把握住行走速度和驾驶转向角度。

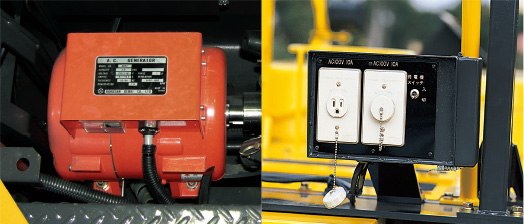

2KVA发电机

对应夜间作业的交流发电机以及100V的万能插头。

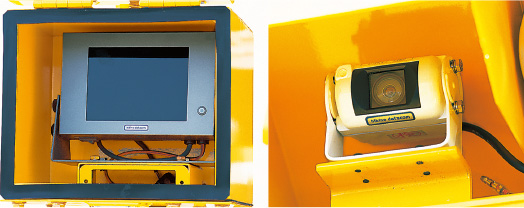

彩色液晶显示器和摄像装置

在熨平板部设定了确认作业状况的彩色电视和摄像装置。料斗前方的人员移动、成品材的输送状况等,能够一目了然的确认。

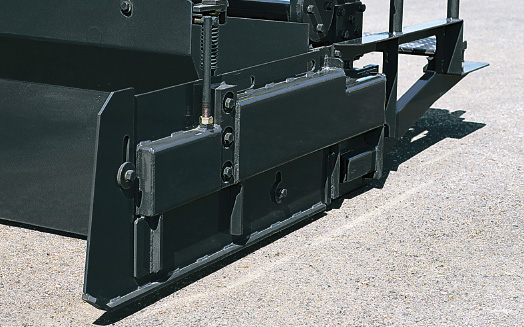

固定式薄型侧板

薄型固定式侧板(无开闭功能)可以更加减少多余的摊铺余量。*选购固定式薄型侧板时,不配置带有开闭功能的侧板。

其他主要选购件

●V回转表(TV规格车型为标准配置)

●料斗部分插入铭牌

●超声波式成品材料位控制器

●超声波找平仪感应器及托架

●接触式找平仪感应器及托架
