SH75X-3B SH75X-3B

SH75X-3B

运动性能 经济性能 舒适性能 外形尺寸&作业范围 主要装备

出色的运动性能

如臂使指,随心而动的操作性能

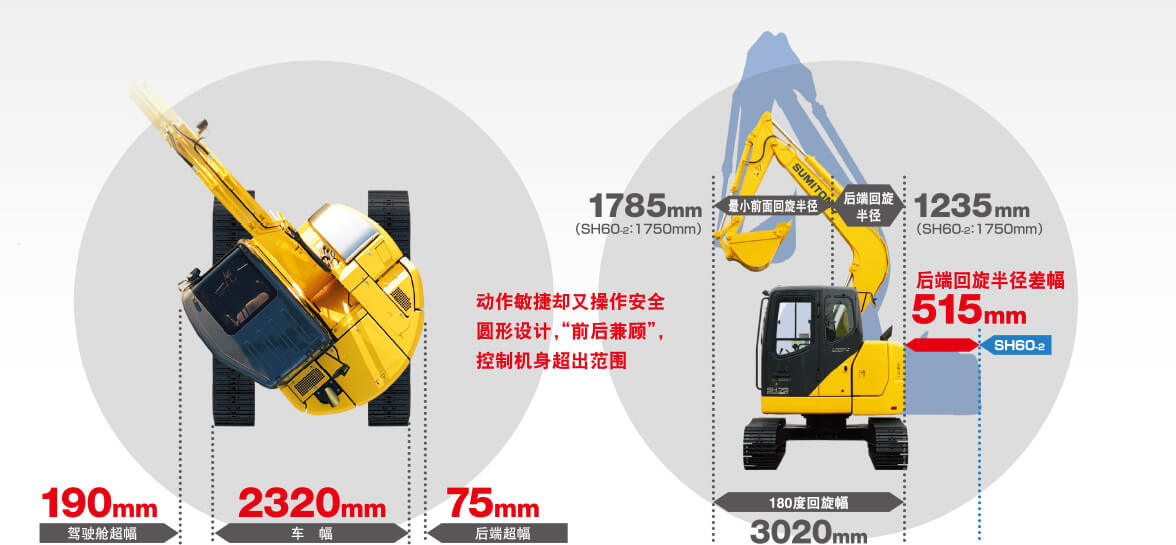

最高水准的超小回旋范围,并兼具高度安定性,强劲的挖掘力及行走驱动力。能应对各种施工现场的要求,实现人机一体的精神操作性。

回旋ABS

为减缓回旋停止时产生的冲击,装载了回旋防晃防回流阀门。在定位操作或水泥操作时防止泼漏时起到作用。

采用助速构造

通过再利用大臂与小臂的回流液压油,提高了挖掘作业的速度并节省了燃油。


住友摊铺机配备了五十铃智能型发动机,实现了较高的作业效率和环保要求的低能耗。使尾气排放符合法定基准。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。

●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOxPM的同时,提高了输出功率,减少了油耗。

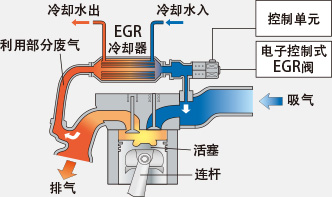

●冷却式废气再循环(EGR)系统

采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

优异的经济性能

愈用愈省、经久耐用,高效节能的经济效率

极力削减运作成本,致力便捷清扫维护。通过长期使用,您会实感它在成本和运作双方面伤的成效。

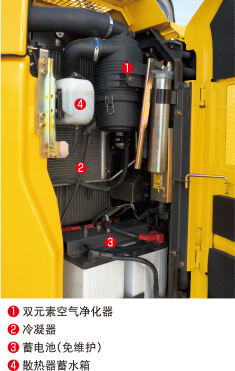

将主要零部件设置在地面上即可触及的范围内,使清扫、更换简便易行

不必攀登到挖掘机机体上部,在地面就可以进行多种零部件的清扫、更换。维护简便易行。

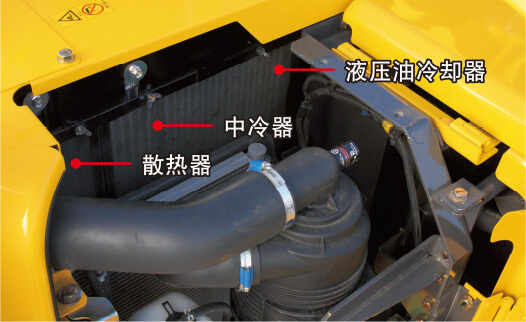

●散热器,油冷器与中冷器的并列化

更容易清扫

●燃料、油滤遥控

将燃料和油滤设置于在地面可触及的位置,使更换更加方便。

简单易行,所有连接部位的维护

连接部位的润滑状态可持续1000小时(或)半年,减轻了摩擦损耗及晃动,延长零部件的使用寿命。

  • 给脂间隔:1,000小时

※给脂间隔因作业条件而异。

使用EMS的注意事项
①虽然封入了润滑脂,但1,000小时或6个月后,请务必尽早给脂。
②在水中进行挖掘作业后必须给脂。因为浸水后,内部的润滑脂容易流出。
③在安装粉碎机、解体机等特殊ATT(附件)时,需要每天给脂。ATT因厂家不同,支杆、轴瓦也不同。
④在拆装铲斗时,请将支杆清洁干净后再操作。

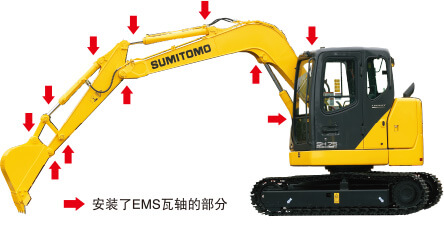

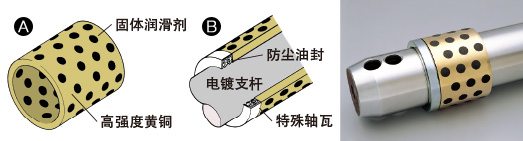

■EMS轴瓦
  • A轴瓦的设计采用了在高强度黄铜中填入固体润滑剂,在轴瓦表面形成膜,防止金属间的接触。可保持优良的润滑状态,减少连接部的摩擦。
  • B支杆表面进行电镀处理,增强了表面硬度,提高了耐磨性。

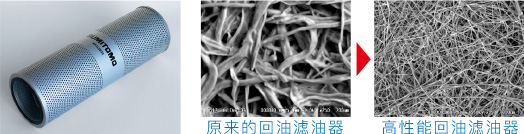

简便易用,高性能回油滤油器

液压油要在工作5,000小时之后更换,滤油器的寿命为2,000小时。由于原住友尼夫龙技术的净油系统集成在了一个回油滤油器上,仅凭这一性能就能够减少维护的时间,较为经济。

  • 液压油更换:5,000小时
  • 滤油器寿命:2,000小时

※油、滤油器等的更换间隔因工作环境而异。

●通过对原来的回油滤油器实行高精度化,实现了尼夫龙功能的集成
防止油泄漏,装备了发动机排油分接器

在发动机油盘上装备了排油分接器。通过安装排油管,使排油作业简单易行,不必担心油泄漏。

卓越的舒适性能

以人为本,确保安全的舒适操作

让操作员能安全,舒适地完成一天的作业。着眼安全性与舒适性,精心设计每一个细节。

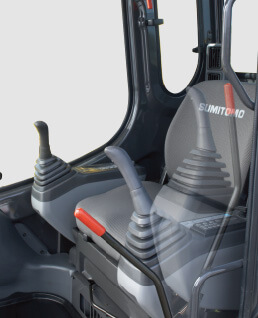

安静,舒适的大空间驾驶室

标准装配空调表面出风口和除霜功能、给您提供舒适的操作空间。

宽敞的脚下活动空间
标准装配空调

标准配装空调表面出风口和除霜功能、能您提供舒适的操作空间。

宽敞的脚下活动空间
标准装配空调
减轻疲劳,新型液体密封式防震装配

有效吸收传往驾驶室的冲击和振动,提高乘坐舒适度,为操作员减少由于振动等引起的疲劳与不适。

AM/FM收音机
立体声音响
减轻疲劳,新型液体密封式防震装配

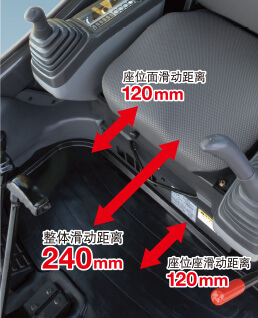

座位整体滑动(可调整倾斜式座椅)
立体声音响
  • 紧急脱离用锤子
  • 后视镜
  • 天窗
  • 主要操作按钮
  • 紧急停止按钮
  • 除霜风口/杯座
  • 防盗识别装置
    (可选配置)
用手指水平滑动查看用手指水平滑动查看所有列表
主要规格※表中单位采用国际单位制中的SI单位
SH75X-3B
基本 铲斗容量新JIS 0.28m3
整机工作量 7330(7750)kg
发动机 型号 五十铃AU-4LE2X
额定输出功率 40kW/2000min-1
排量 2179mL(cc)
尺寸 小臂种类 1.71m 2.12m
运输时全长 5915mm 5910mm
运输时全宽 2320mm
运输时全高 2700mm 2950mm
履带全长 2845mm
履带全宽 2320mm
标准履带宽 450mm
性能 行走速度 高速 5.1km/h
低速 3.3km/h
爬坡能力 70%(35°)
回旋速度 9.5min-1
铲斗挖掘能力 56.9kN
小臂挖掘能力 38.3kN
液压系统 液压泵类型 二连可变容量型柱塞泵1个
最大压力 29.4MPa
行走马达 可变容量型柱塞泵2个
制动器类型 机械式制动(行走操作杆联动式)
回转马达 定容量型柱塞泵1个
容量 油箱容量 100L
液压邮箱 97.3L

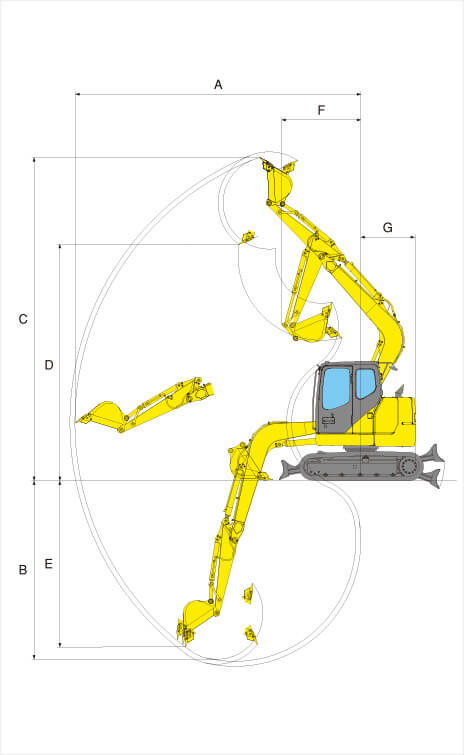

作业范围图
用手指水平滑动查看用手指水平滑动查看所有列表
作业范围
小臂的种类 1.71m 2.12m
A 最大挖掘半径 6520mm 6900mm
B 最大挖掘深度 4140mm 4540mm
C 最大挖掘高度 7330mm 7620mm
D 最大卸料高度 5250mm 5540mm
E 最大垂直挖掘深度 3640mm 4100mm
F 最小前部旋转半径 1785mm 2085mm
G 后端回旋半径 1235mm 1235mm

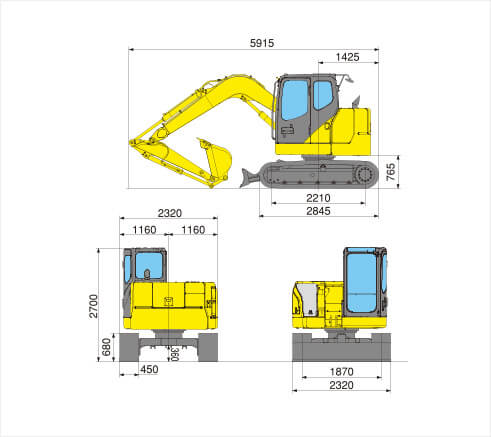

外形尺寸图(单位:mm)

用手指水平滑动查看用手指水平滑动查看所有列表
装备品标准可选
SH75X-3B
标准规格 推土板规格
底部行走部分 450mm履带
600mm履带
450mm一体式橡胶履带
450mm强化型分割式橡胶履带
底盘底板
推土板 -
标准铲斗 0.28m3(旧JIS0.25m3)
小  臂 1.71m小臂
2.12m小臂
大  臂 3.87m大臂
附件配管 破碎锤油路
并用油路
并用油路+第二备有配管
驾驶室装备 AM/FM收音机
简易驾驶室前护板
其他 快速切换(2WAY)
快速切换(4WAY)
用手指水平滑动查看用手指水平滑动查看所有列表
履带的种类(无推土板)
SH75X-3B
履带宽,品名 450mm履带板 600mm履带板 450mm一体式橡胶履带 450mm强化型分割式橡胶履带
接地比压 33kPa 25kPa 33kPa 33kPa
履带全宽 2320mm 2470mm 2320mm 2320mm
可选配置
  • 驾驶室顶灯
  • 防盗识别装置
  • 驾驶室车顶保护装置
    (简易型)
  • 4向快速切换
  • 臂枕靠枕/头部靠枕
  • 操作踏板
用手指水平滑动查看用手指水平滑动查看所有列表
铲斗的种类一般掘用 〇轻挖掘用 岩石 X不适合
铲斗容量新JIS m3 0.11 0.17 0.22 0.28 0.34
斗齿数 3 3 3 4 4
不带削土刀 mm 370 480 600 730 865
带削土刀 mm - - 673 804 945
适用范围 1.71m小臂
2.12m小臂 X
主要装备
  • [液压系统]
  • ·高性能回油滤油器
  • ·单触式怠机装置
  • ·行走自动2速
  • ·回旋ABS
  • 安全装备
  • ·后视镜
  • ·上弹式锁杆
  • ·紧急脱离用锤子
  • ·安全带
  • ·行走警告
  • ·操作手册锁链
  • ·发动机紧急停止按钮
  • 驾驶室/室内装备
  • ·超防水新型操作席
  • ·大型驾驶室
  • ·液体缓冲支架
  • ·空调
  • ·除霜器
  • ·前窗开闭自动锁
  • ·自动接点雨刷连接器
  • ·带蓄水箱的间动雨刷
  • ·可调整倾斜式座椅
  • ·杯座
  • ·烟灰缸
  • ·室内灯
  • ·衣帽钩
  • ·AM/FM收音机
  • 其他
  • ·长使用寿命液压油
  • ·EMS散热器前防尘网
  • ·铝制散热器
  • ·铝制油冷器
  • ·工具一套
  • ·润滑剂喷枪
  • ·双向快速切换
  • ·燃料过滤器
  • ·带水分离器
  • ·双元素空气净化器
