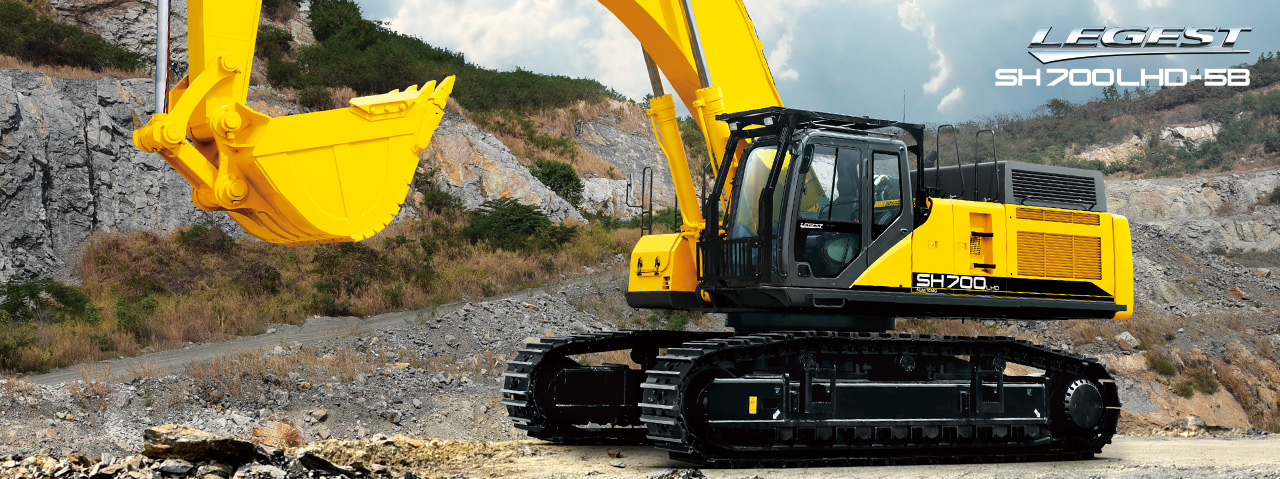

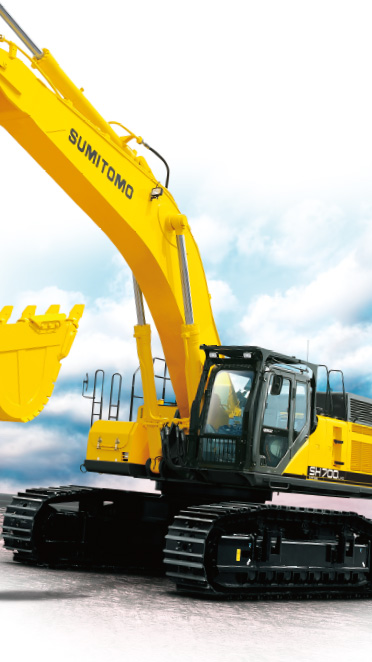

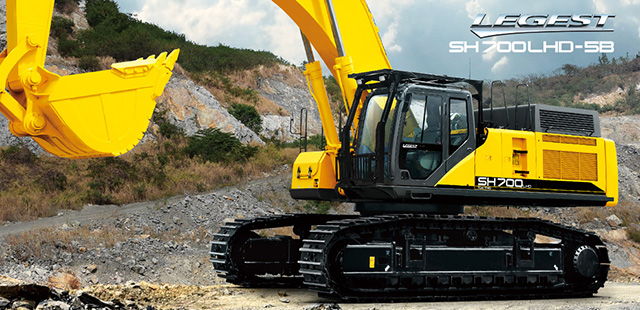

SH700LHD-5B

运动性能 经济性能 舒适性能 外形尺寸&作业范围 主要装备

出色的运动性能

如臂使指,卓越的操作性能和无与伦比的动力

革命性的挖掘力量和驱动力、可在任何作业环境中实现大作业量。住友的新型液压系统“SIH:S”和新型的发动机系统“SPACE 5+”进一步提高了作业速度和环保性能。

旋钮一体化SP模式

模式的切换与旋钮联动、不需要复杂的按键操作。

用于应对各种液压配件,罗列式可追加阀门和10模式流量设定

如果选购罗列式可追加阀门、便可在驾驶室内切换配管回路、可以设定粉碎机、解体机等10种模式的流量。

根据作业状态,自动提高挖掘能力住友建机独有

在进行重挖掘时、可迅速根据作业状态、无需按键操作自动提高挖掘能力。发挥住友建机独有的“攻关”功能。

※19国语言对应(包括中文)
暖机速度提高在寒冷的季节里也能立即开始作业

采用新型加热回路,缩短了暖机时间。

同时实现较高的运动性能和环境性能。新型发动机系统“SPACE5”,使尾气排放符合尾气排放限制法规定的标准值。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。

●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOx和PM的同时,提高了输出功率,减少了油耗。

●共轨式超高压燃料喷射系统

共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率,大幅度减少PM(颗粒状物质)。

●冷却式废气再循环(EGR)系统

采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

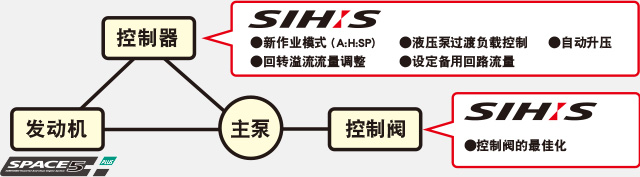

住友建机独有的新型液压系统,"SIH:S"实现了更大的作业量。

优异的经济性能

经营者的长期最佳之选,实现优异的耐用性和低油耗。

考虑到各种工作环境,提高了大臂和铲斗的强度。通过降低油耗,减少经营成本。

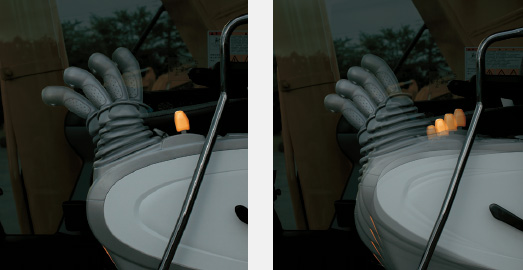

杜绝浪费,自动・单触式怠速住友建机独有

搭载有可自动进入怠速状态的自动怠速和立即进入怠速状态的单触式怠速。切换简单,杜绝燃油浪费。

实现长时间工作,燃料箱容量900升

由于搭载了大容量的燃料箱,实现了长时间工作。

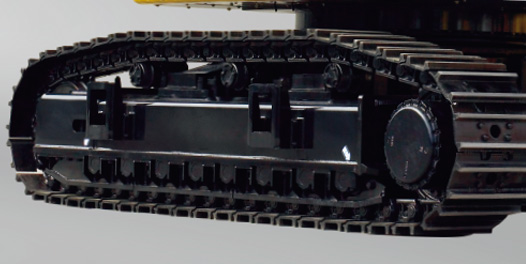

链轨采用M型油封+链销硬度增强

采用密封性优良的M型油封、使润滑脂长时间得到保持。另外、通过提高硬度降低了对支柱的磨损。同时延长了链轨使用寿命并降低了噪音。

全长履带护板(选配)

由于搭载了大容量的燃料箱,实现了长时间工作。

经久耐用的小臂和岩石斗
新的EMS(易维护系统),保证长时间作业。

住友建机独有的新型EMS,能够经常保持润滑状态,防止晃动。轴瓦和支杆本身各自实现了零部件的长使用寿命。

简单易行,所有连接部位的维护

1,000小时、在此期间、连接部位保持润滑状态。减轻了摩擦损耗和晃动、延长零部件的使用寿命。

  • 其他的给脂间隔:1,000小时

※给脂间隔因作业条件而异。

使用EMS的注意事项
①虽然封入了润滑脂,但1,000小时或6个月后,请务必尽早给脂。
②在水中进行挖掘作业后必须给脂。因为浸水后,内部的润滑脂容易流出。
③在安装粉碎机、解体机等特殊ATT(附件)时,需要每天给脂。ATT因厂家不同,支杆、轴瓦也不同。
④在拆装铲斗时,请将支杆清洁干净后再操作。
■EMS轴瓦

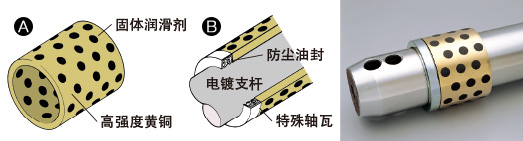

  • A轴瓦的设计采用了在高强度黄铜中填入固体润滑剂,在轴瓦表面形成膜,防止金属间的接触。可保持优良的润滑状态,减少连接部的摩擦。
  • B支杆表面进行电镀处理,增强了表面硬度,提高了耐磨性。
■树脂隔片
大臂与小臂连接处采用树脂隔片
将主要零部件设置在地面上即可触及的范围内,使清扫、更换简便易行

不必攀登到挖掘机机体上部,在地面就可以进行多种零部件的清扫、更换。维护简便易行。

●散热器与油冷却器并列

保证了与中间冷却器的间隙,并且冷凝器为可调式,便清扫更为方便。

●燃料、油滤遥控

通过对燃料粗滤器的标配,减少了由于燃料阻塞引发的故障。另外,将燃料和油滤设置于在地面可触及的位置,使更换更加方便。

简便易用,高性能回油滤油器

液压油要在工作5,000小时之后更换,滤油器的寿命为2,000小时。由于原住友尼夫龙技术的净油系统集成在了一个回油滤油器上,仅凭这一性能就能够减少维护的时间,较为经济。

  • 液压油更换:5,000小时
  • 滤油器寿命:2,000小时

※油、滤油器等的更换间隔因工作环境而异。

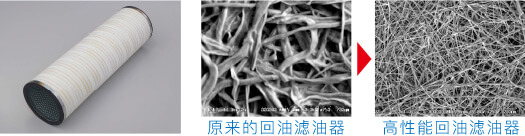

●通过对原来的回油滤油器实行高精度化,实现了尼夫龙功能的集成
保护发动机性能,燃油箱设计独到住友建机独有

防止供油时混入杂质的滤油器采用了防锈性能优良的不锈钢。并且,还设有方便定期清理的维护孔。通过保证燃油的品质实现对发动机性能的保护。

不锈钢滤油器

用于清理的维护孔

防止油泄漏,装备了发动机排油分接器

在发动机油盘上装备了排油分接器。通过安装排油管,使排油作业简单易行,不必担心油泄漏。

大型工具箱

可以收纳大量工具的超大号工具箱。

可确认过滤器阻塞情况的电子指示器

※19国语言对应(包括中文)

空气滤清器阻塞时,可通过显示器上的信息进行确认。并且,也可以在装备了破碎锤配管、共用配管的情况下,确认回油滤油器的阻塞情况。

※油、滤油器等的更换间隔因工作环境而异。
易脏的驾驶室地板便于打扫住友建机独有

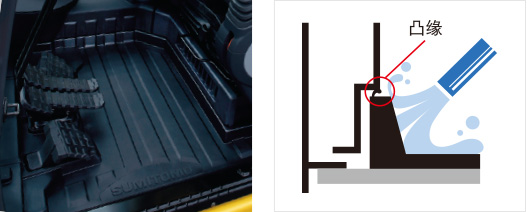

加高了地板栅格的突起,并且新设了凸缘,可以对易脏的驾驶室地板进行水洗。

卓越的舒适性能

一切从施工角度出发,进一步提高操作性、安全性。

确保广阔视野和高安全性的装备等等。从实际施工现场出发、提高了易操作性和安全性。

提高作业安全性的广阔的视野住友建机独有

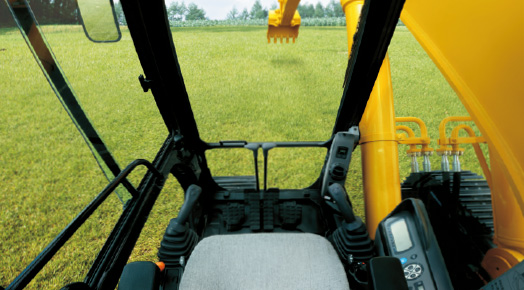

除前面窗户的大型化以外、侧柱变细、更加确保了广阔的前方视野。另外、在采用了右下窗的同时提高了上方的视野、提高了作业的安全性。

适用ISO的密封增压驾驶室,可有效防止灰尘

提高驾驶室的密闭程度,采用了加压密封方式,阻止外面空气中灰尘的侵入。

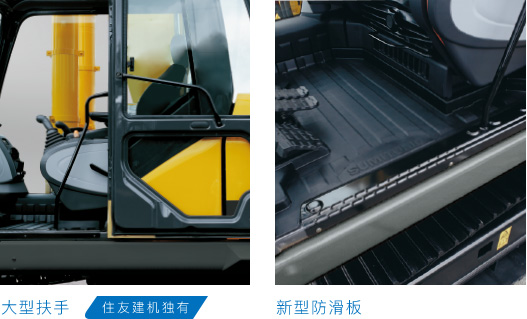

驾驶室进出方便

门的开关采用了方便的大型扶手和防滑板,可方便进出驾驶室。

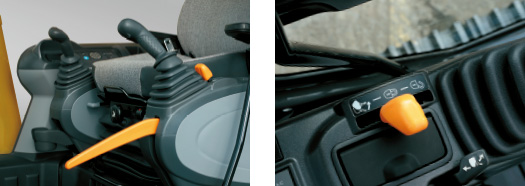

采用新式锁门杆,基座操纵箱具有倾斜功能

通过基座操纵箱的倾斜功能、实现灵活乘降、防止误启动。

适应不同作业环境,
双音高可切换式喇叭
住友建机独有

可根据城市或山区等现场环境选择喇叭的音量。

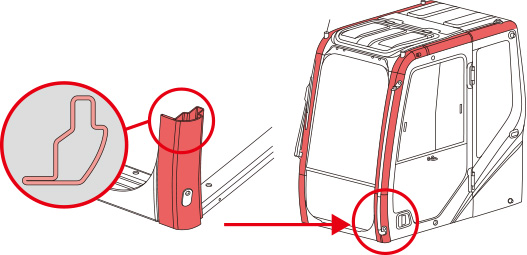

高强度驾驶舱,有效应对倾倒

通过大幅度提高驾驶室的强度、硬度,提高了应对倾倒的安全性。

  • 硬度大约提高了3
※与SH700LHD-3B相比

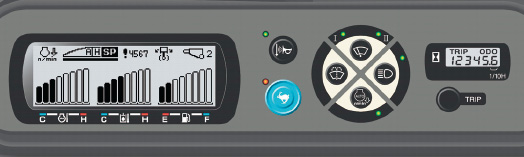

简单易操作液晶显示器&开关控制板

显示器背景灯光为白色,便于夜间观察。此外,还搭载了简单易操作的流行设计的开关控制板。

预防万一的体贴装备
适用ISO标准的大型扶手

采用了超过ISO标准规定的大型扶手、进一步提高了乘降时的安全性。

驾驶室防护板设置用底座为标准配置

适用于各种作业现场、并且安装方便。

紧急避难窗

危急时刻可打开后窗立即逃生。也可从天窗逃生。

提高安全性的装备

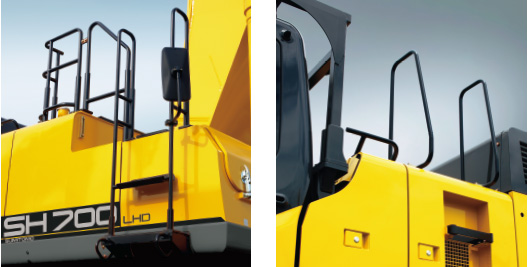

驾驶室扶手大型化

为了确保直接从驾驶室移动到机器后部的安全性、加大了扶手的长度。

更为轻松舒适的操作环境。可减轻疲劳的驾驶室设计。

从最高级的驾驶室操作空间到减少振动的悬浮式座椅。追求每一细节的舒适、为您提供惬意的操作空间。

保持最舒适的姿势。座椅可滑动、可倾斜式操纵箱。

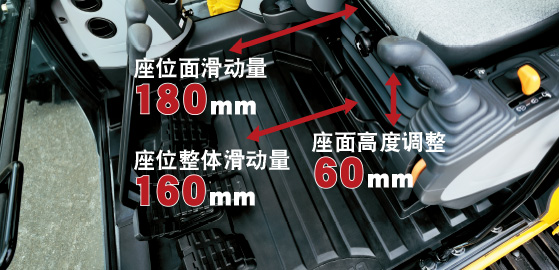

除操纵箱能够进行4级调整外、还采用了可最大调整340毫米的滑动座椅、可保持最舒适的姿势。

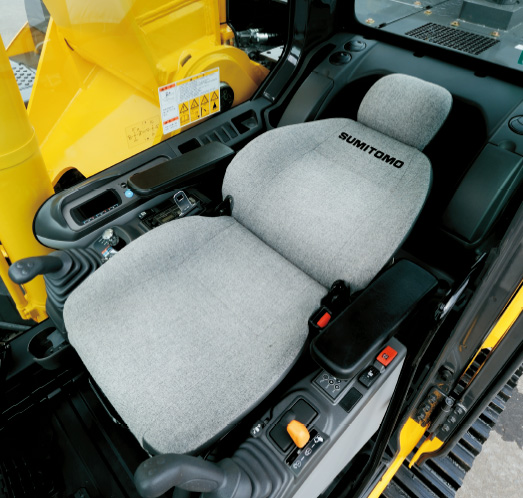

令身体更为舒展的倾斜式座椅

采用了可全卧式座椅,头部靠枕可一起放平。由于扩大了座位面积可进一步减轻操作员的疲劳。

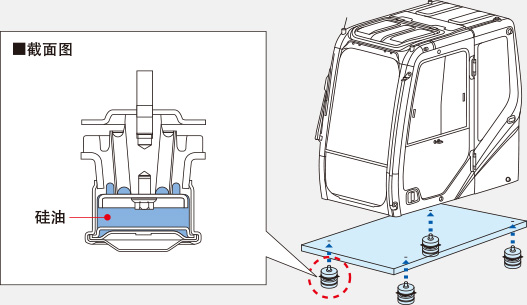

防止疲劳、新型液体密封式防震装配

有效吸收传往驾驶室的冲击和振动,提高乘坐舒适度,减少由于振动等引起的操作员的疲劳。

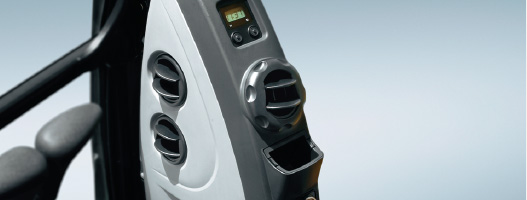

创造更加舒适环境,采用了圆形格栅的自动空调

空调出风口中使用了可以调整角度的大圆形格栅。由于通过加压密封提高了驾驶室的密闭程度,提高了空调的效果。提供给您舒适的空间。

方便的AM/FM收音机、
单触式收音机消音功能
住友建机独有

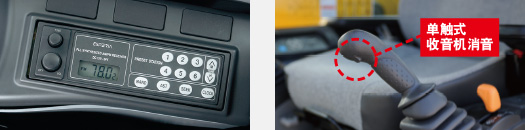

AM/FM收音机为标准配备。通过左操纵杆上的消音开关,可实现收音机的单触消音。

采用短杆

操作轻松省力,减轻长时间作业带来的疲劳感。

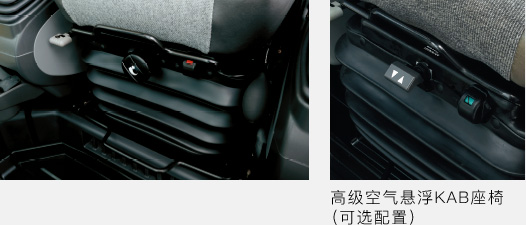

可减轻晃动的悬浮式座椅
保护周边环境的超低噪音设计

除搭载低噪音发动机、低噪音消音器外,还使用了隔音、吸音设计。最大限度地保护周边环境,实现超低噪音。

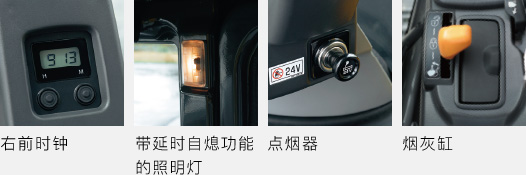

■提高舒适性的主要装备

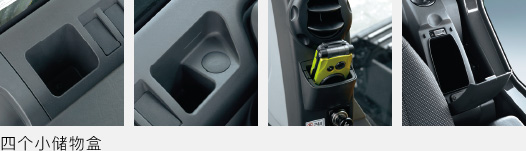

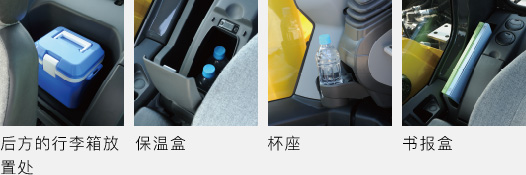

■多功能储物盒
用手指水平滑动查看用手指水平滑动查看所有列表
主要规格※表中单位采用国际单位制中的SI单位
SH700LHD-5B SH700LHD-5B大土量
基本规格 大臂长度 7.70m 6.58m
小臂长度 3.55m 2.92m
铲斗容量(ISO标准) 2.90m³ 4.20m³
标准作业重量 68,100kg 70,500kg
发动机 型号 ISUZU GH-6WG1XKSS ISUZU GH-6WG1XKSS
额定输出功率 345kW(469PS)/1,800min-1 345kW(469PS)/1,800min-1
排量 15.7L(15,681cc) 15.7L(15,681cc)
液压系统 主泵 二连规制可变容量型轴向活塞泵 二连规制可变容量型轴向活塞泵
最大压力 31.4MPa(320kgf/cm²) 31.4MPa(320kgf/cm²)
(自动增大马力时) 34.3MPa(350kgf/cm²) 34.3MPa(350kgf/cm²)
行走马达 变排量轴向柱塞马达 变排量轴向柱塞马达
制动类型 机械式制动 机械式制动
回转马达 定排量轴向柱塞马达 定排量轴向柱塞马达
性能指标 行驶速度 4.2/2.9km/h 4.2/2.9km/h
牵引力 450kN 450kN
爬坡能力 70% (35°) 70% (35°)
接地压力 100kPa 104kPa
回转速度 6.5min-1 6.5min-1
铲斗挖掘力 290kN 331kN
(自动增大马力时) 317kN 362kN
小臂挖掘里 224kN 276kN
(自动增大马力时) 245kN 305kN
其他 燃料油箱 900L 900L
液压油箱 310L 310L

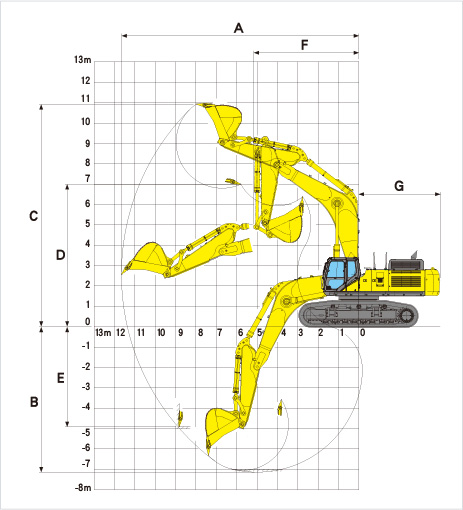

作业范围图
用手指水平滑动查看用手指水平滑动查看所有列表
作业范围
小臂的种类 2.92m大土量 3.02m短臂 3.55m标准臂 4.11m长臂 5.00m超长臂
A 最大挖掘半径 11660mm 12870mm 13160mm 13650mm 14600mm
B 最大挖掘深度 7140mm 7870mm 8400mm 8970mm 9850mm
C 最大挖掘高度 10920mm 12400mm 11920mm 12040mm 12700mm
D 最大卸料高度 7000mm 8330mm 8020mm 8160mm 8710mm
E 最大垂直挖掘深度 4910mm 6850mm 6870mm 7360mm 8630mm
F 最小前部旋转半径 5170mm 5860mm 5810mm 5680mm 5700mm
G 后端回旋半径 4000mm 4000mm 4000mm 4000mm 4000mm

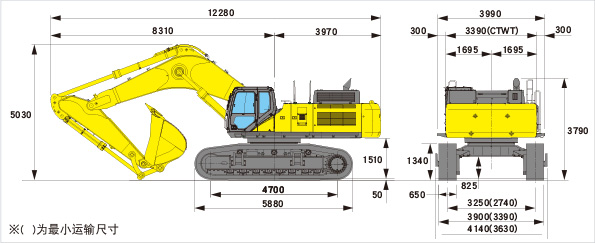

外形尺寸图(SH700LHD-5/SH700LHD-5B大土量)(单位:mm)

用手指水平滑动查看用手指水平滑动查看所有列表
装备品标准可选
SH700LHD-5B
标准规格
底部行走部分 600mm履带
750mm履带
底盘底板
全长护板
大臂 7.70m加强型大臂
6.58m加强型大臂
小臂 3.55m加强型小臂
3.02m短臂
4.11m长臂
5.00m超长臂
2.92m大土量
附件配管 破碎锤油路
并用油路
驾驶室/室内装备 前护板(OPG1级)
头部护板(FOPS2级)
遮雨板
开放式顶部透明天窗/遮阳板
其他 12V电源(DC-DC转换器)
给油泵
机体上部走道
用手指水平滑动查看用手指水平滑动查看所有列表
履带的种类
SH700LHD-5B
履带宽,品名 650mm履带板 750mm履带板
接地比压 104kPa 90kPa
履带全宽作业时(运输时) 3990mm(3390mm) 4000mm(3490mm)
用手指水平滑动查看用手指水平滑动查看所有列表
铲斗、小臂的种类重挖掘 〇轻挖掘用 □岩石 X不可使用
SH700LHD-5B
铲斗容量(m³)新JIS 2.0重挖斗 2.3重挖斗 2.9重挖斗 4.0重挖斗 4.2岩石斗
斗销数 4 5 5 5 6
宽(mm) 1405 1555 1850 2050 2140
指定小臂 3.5m小臂 (标准) X X
指定小臂 3.0m小臂 (标准) X X
指定小臂 4.1m小臂 (标准) X X
指定小臂 5.0m小臂 (标准) X X X
指定小臂 2.9m小臂(大土量规格) □(标准)

*推荐铲斗只适用于物料密实度低于1800kg / m³时使用。

主要装备
  • [液压系统]
  • 手动作业模式(H模式、S模式、L模式)
  • 自动作业模式
  • 自动 / 按键怠速
  • 行走自动2速
  • 自动挖掘力量提升机构
  • 防止小臂·大臂自然落下阀
  • 小臂·大臂·铲斗再生电路
  • 旋转操纵杆联动刹车系统
  • 回转反转防止阀
  • 备用阀
  • [安全装备]
  • 头部护板驾驶室
  • 后视镜(后)
  • 后方逃生口

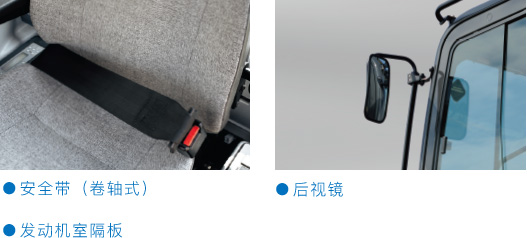

  • 卷绕式安全带
  • 门锁操纵杆
  • 行走警告

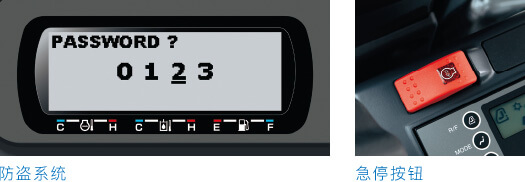

  • 防盗系统
  • 发动机室防火墙
  • 风扇罩
  • 发动机紧急停止按钮
  • [驾驶室 / 室内装备]
  • 倾斜式操纵箱机构
  • 全自动空调
  • 除霜器
  • 保温箱
  • 悬浮座椅
  • 书报盒
  • 滑动式升降(无级调节功能)
  • 杯架
  • AM/FM收音机(带消音功能)
  • 小储物盒
  • 地板垫
  • 臂枕靠枕&头部靠枕
  • 烟灰缸&点烟器
  • 室内照明灯(带延时熄灭功能)
  • 挂衣钩
  • [其他]
  • EMS
  • 长使用寿命液压油
  • 照明2处(主机、动臂左侧)
  • 燃料过滤器(带水分离器)
  • 燃料粗滤器(带水分离器)
  • 空气滤清器
  • 油封垫片
  • 铲斗调整机构
  • 大型工具箱
  • 工具一套
用手指水平滑动查看用手指水平滑动查看所有列表
分割重量
重量(mm) 长(mm) 高(mm) 宽(mm)
主  机 22,800 5,600 2,920 3,500
配  重 10,500 3,390 1,390 764
侧车架(单侧) 650mm履带 10,140 5,880 1,340 910
750mm履带 10,450 5,880 1,340 910

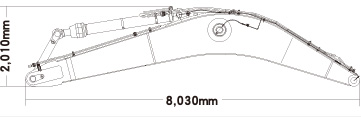

大  臂(含小臂液压缸) 标准(7.7m) 6,600 8,030 2,010 1,310
大土量(6.58m) 6,250 6,910 2,490 1,310
小  臂(含铲斗液压缸、联动装置) 标准(3.55m) 3,510 4,930 1,340 870
短(2.92m) 3,710 4,390 1,410 870
油缸X2 1,400 2,760 730 850
机体上部走道 驾驶侧室 13 930 140 350
其他(4个) 24 1,835 140 350
扶  手 30 1,770 335 595
10 1,260 130 520
12 860 360 600
5 855 445 90
5 855 445 90
顶部护栏 230 2,310 1,850 1,030
运输分解图
  • 主体  22,800kg(宽3,500mm)
  • 配重  10,500kg(高度1,390mm)
  • 大臂液压缸(2根)  1,400kg(高度730mm)
  • 侧车架(单侧/650mm履带)  10,140kg(宽910mm)
  • 大臂(含小臂液压缸)  6,600kg(宽1,310mm)
  • 小臂(含铲斗液压缸、联动装置)  3,510kg(宽870mm)
进一步提高使用方便性和安全性的装备(可选)
  • ■12V电源
  • ■驾驶室顶灯
  • ■前面护板(OPG1级)
  • ■头部护板(FOPS2级)
