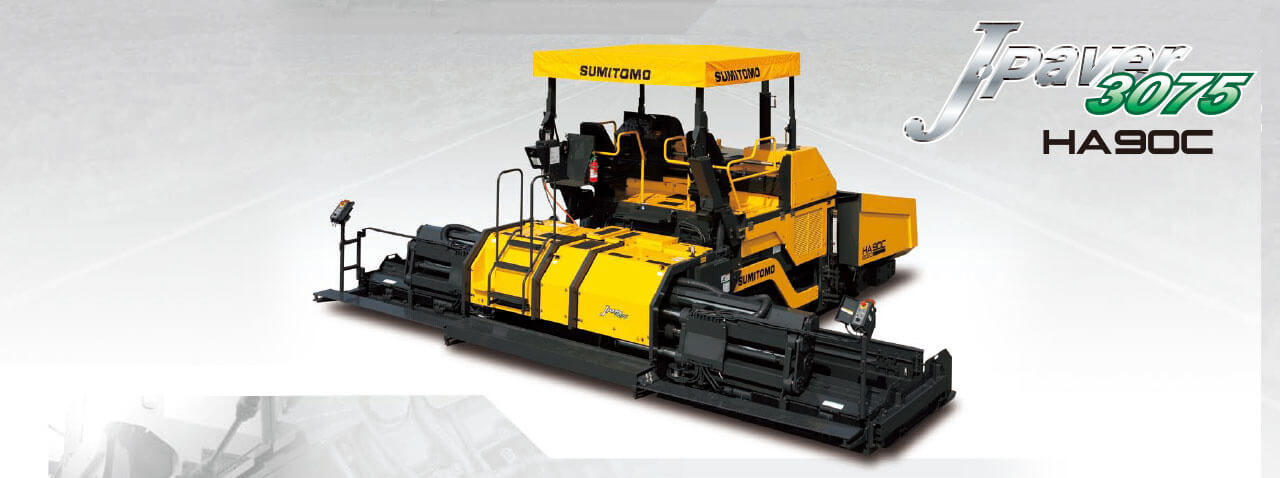

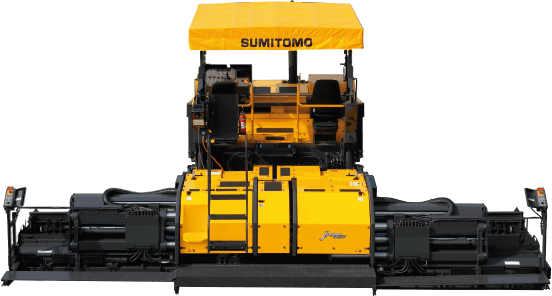

HA90C HA90C

HA90C

运动性能 经济性能 舒适性能 外形尺寸&作业范围
采用了最高等级的高功率输出的发动机、投入了先进技术的履带,适应于各种各样的施工。
搭载了马力充足有余的发动机

带增压马达。搭载了132KW五十铃的发动机,最高等级的输出功率。能有充分余地满足各种摊铺作业性能的需要。

采用了取得日本排气标准的发动机(配置了欧3废气排放标准的发动机)

在充分考虑环境保护的基础上,取得了日本国内严格的基准。

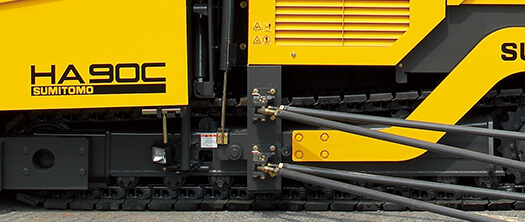

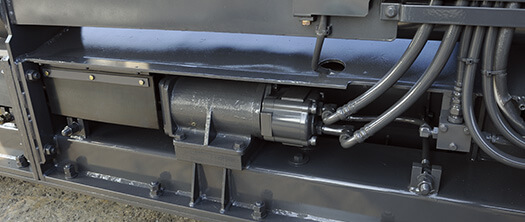

履带内藏马达

行走马达安装在左右链轮的内部,直接实施驱动。由于是不需要行走链轮的结构,因此也就不需要进行发所得链轮张力的调节。也不会再因链轮断裂而停止行走,可以安心的施工。

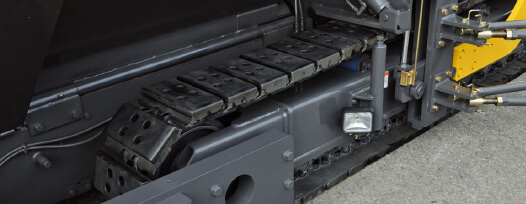

采用带胶面的强力连接履带

带橡胶的面连接履带在行走是不会损伤原有路面。另外,采用了高耐久性的连接杆。

发挥优越的直进稳定性

用最新的方向控制直进行走的误差仅有0.2%,驾驶员从麻烦的修正方向中解脱。施工中由于经常监视左右的负荷状态,即使一侧负担过多的成品材料,自动控制直进和维持设定的速度。

采用先进的行走控制系统

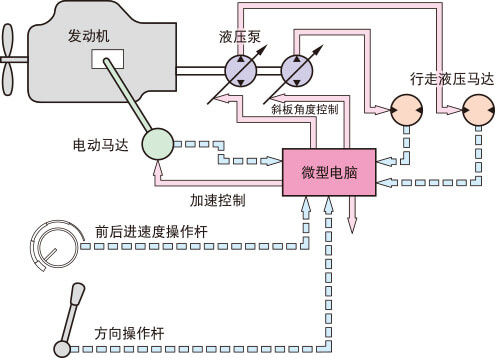

发动机、液压泵、行走马达由电脑集中控制。由于能够保存已设定内容,只需操作行走按钮的[入/切]就能施工。HA90C的控制还有以下特长。
1.负荷变动装置使速度不发生变化,因此提高了摊铺的平坦性。
2.负荷变动装置减少了曲折、减少了直进的误差,因此操作更简单。
3.摊铺速度可以设定至1.5m/min。能够对应各种施工。
4.施工再开时能够控制机械柔和的起动。
5.在停止状态下也能设定/更改摊铺速度。


住友摊铺机配备了五十铃智能型发动机,实现了较高的作业效率和环保要求的低能耗。使尾气排放符合法定基准。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。

●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOxPM的同时,提高了输出功率,减少了油耗。

●共轨式超高压燃料喷射系统

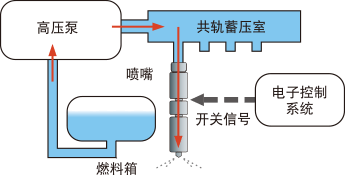

共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率,大幅度减少PM(颗粒状物质)。

●冷却式废气再循环(EGR)系统

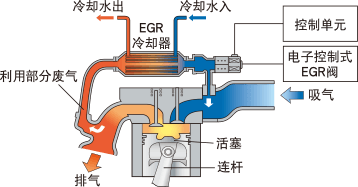

采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

充裕地成品材输送能力和调整性能,能够适应各种各样地施工条件
采用13吨大容量的新形状料斗

配备13t的大容量料斗、左右可独立开闭,所以即使料斗的材料减少时也能灵活对应。另外,由于开闭角度确保在45度以上、关闭料斗时料斗内的材料基本上不会残留。

充裕的成品材供应能力

保证每小时700吨的成品供应量。即使是在要求快速施工的工地,使用HA90C则可以放心。另外,因为主机的传送带开口部分较宽,可以顺畅地共给成品材。

维持一定的摊铺成品材拥有量伸缩式流动调节板

标准配置了与后部熨平板连动的伸缩式流量调节板。防止后部熨平板前的成品材多余拥有量。另外,对熨平板末端的成品材输送也能流畅地进行。而且,流量调节板的升降,可以用1把棘轮扳手从侧面轻易地进行。

强力·均一的夯实工艺流程夯锤+无给脂振动器

夯实可以选择液压马达直结驱动式的夯锤·振动器并用规格(TV规格)、和无给脂振动器规格(V规格)两种。可以根据成品材种类,看着回转计(对于V规格,为选购件),进行夯实的调整。另外,振动器是不需要加注润滑脂的油浴方式,所以维护保养非常方便。

螺旋杆上下结构

螺旋杆支持部上下可动式。通过2根液压油缸能够简单的进行调节。能对应各种各样的摊铺厚度。另外、也能防止入料时螺旋杆和路面的干扰。(选购件)

用电子比例阀控制夯锤·振动器

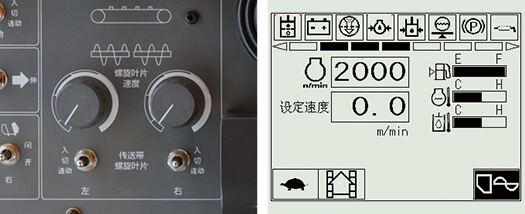

用电子式调整夯锤·振动器的夯捣·振动改变了以往麻烦的操作(阀门的拧紧·松弛等)方式。在施工中通过简单的旋钮操作,就可以一边观察路面、一边调节夯捣·振动作业。TV规格的车型,标准配置了TV回转表,所以可以一边确认回转数一边进行调整。

在枢轴点上采用防止熨平板后退结构

以往的摊铺机在与装卸车接车时,会出现被推动而向后退的现象,造成新铺路面损伤或路面留有熨平板痕迹。HA90C摊铺机具有即使牵引车后退,熨平板也不会同时后退的结构。

进一步充实了安全系统、维护性能,以及收纳性能

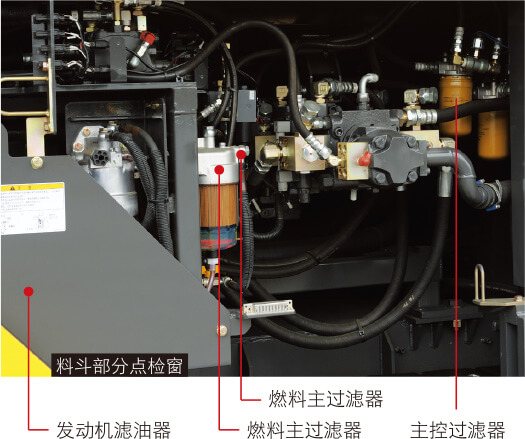

●燃料过滤器、滤油器

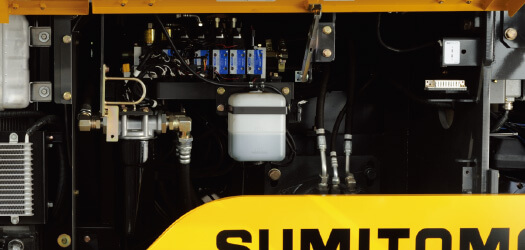

通过标准配置燃料预滤器,减少了因燃料堵塞而引起的故障。另外,将燃料过滤器和滤油器设置在方便作业的位置,所以更换方便。

●并列排列热交换器、油冷却器、中间冷却器

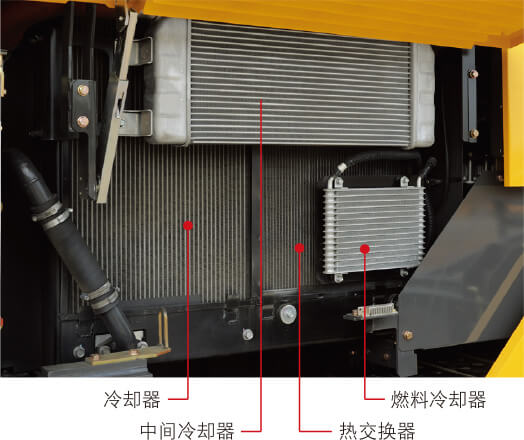

通过将热交换器、油冷却器,还有中间冷却器并列排列配置,使清扫变得容易。另外,使用铝制品,解决了生锈问题。

摊铺机控制器

通常有四台控制器工作。行走、传送、螺旋推进、油缸的控制分别由不同的系统进行,提高了信赖性。包括紧急对应用控制器,所有的控制器通过统一程序操纵。

润滑油和集中给脂装置

熨平板的给脂处归纳为一个,大幅度减少了给脂的作品时间。通过润滑油和集中给脂装置对传送带和螺旋杆驱动部以及轴承部进行集中给脂。

(选购件)
紧急阀门

由于阀门类向上打开侧板就能容易的伸入、如果施工时需要紧急操作的场合手动就能进行操作。

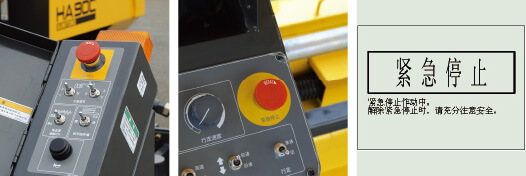

非常停止按钮

紧急情况发生紧急停止发动机时使用该按钮。非常紧急按钮安装在驾驶台的操作按钮盘上。另外、还安装在后部熨平板的左右的熨平板集中操作控制箱上。

*非常停止按钮工作时,显示器上会显示[非常停止]。
异常发生时、加热装置的自动停止

熨平板加热装置里,时常鼓风的回转状态被监控,如果一旦燃烧中鼓风扇停止了,即被判断为异常,液化气的电磁阀自动关闭。所以,不会产生因鼓风装置的故障而引起直接的。

发动机安全功能止
*在联锁中,显示器会显示[联锁工作]
以及联锁工作的内容。

[发动机安全功能]
由于采用了带安全功能的回路,所以,当发动机启动时,只要行走、传送带、螺旋叶片中的任何一个按钮放在[入]的位置,作业机就不能作动(安全设计)。解除时先[切]一次后,再摁动。

紧急行走用控制器

以防电脑出现故障,装备了紧急行走控制器。

自动停车刹车

通过润滑油和集中给脂装置对传送带和螺旋杆驱动部以及轴承部进行集中给脂。熨平板的给脂处归纳为一个,大幅度减少了给脂的作业时间。

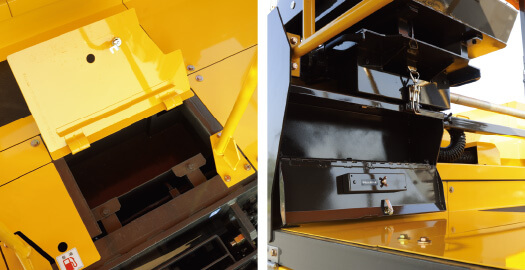

台面的一部分上预留大容量箱体位置

选购了成品材料位控制器时,放置在此处。

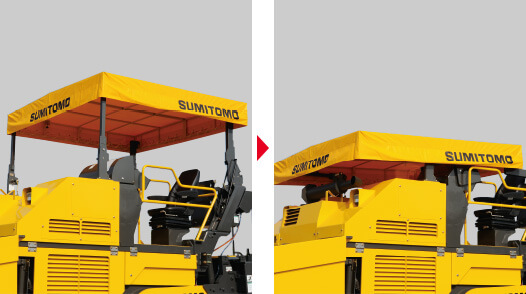

带遮阳篷(操作时→运输时)
以J・paver熨平板为首的先进技术支持者施工

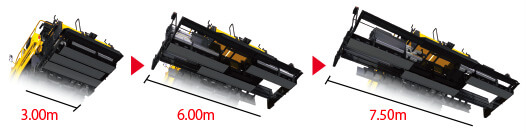

新型的熨平板:用3连伸缩(7.5M)可进行无级任意的伸缩

无级任意伸缩型摊铺机的熨平板在不需要拼接的情况下,能从3.0M任意绳索到7.5M。并可以在不停摊铺作业的情况下,随意改变摊铺宽度。(而且)如果安装加长熨平板,可以达到9米的摊铺宽度。

对熨平板底板均匀加热、采用鼓风机加热装置

使用鼓风机加热产生的热风、可以均匀地加热熨平板,在摊铺作业开始时,温度就能在摊铺面上均一化。另外,由于鼓风机地加热效果良好,加热时间可以缩短,节约液化气地使用量。装配了温度感应器,当达到最佳温度时,感应器会亮灯表示。

采用适用于各种成品材的调整式可变角度板(STV规格车型)

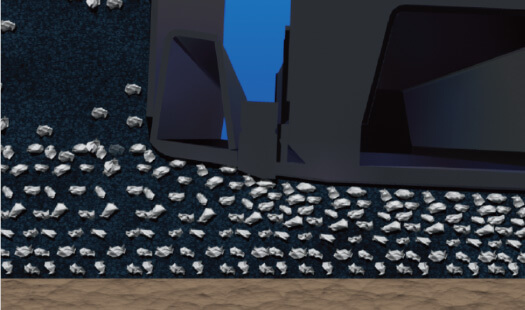

可变角度板可以顺利把合材导入熨平板下,具有压密合材的功能。对于最近经常使用的混入再利用材料的合材、SMA合材、排水性合材等流动性很差的合材,可变角度板的作用变得非常重要。

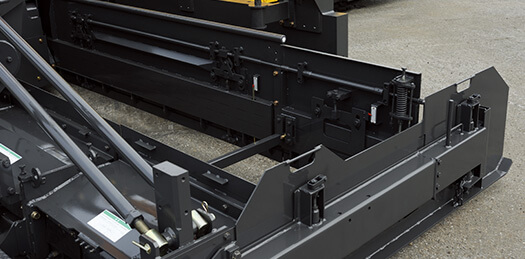

刚性高真正能应对7.5m长度的熨平板

在行进方向上配置了3连熨平板,与其他常见的多段伸缩熨平板相比较,结构简单,也没有强度不足的担心。落差也只需要调整两处。

标准配置了操作轻松的强力控制拱顶度装置

液压式动力控制拱顶度的采用,能够非常简单的用按钮操作来对拱顶度实施任意调节。据此,连续操作调节,提高了摊铺进度。特别是在弯道和山路上施工时,效果更为显著。

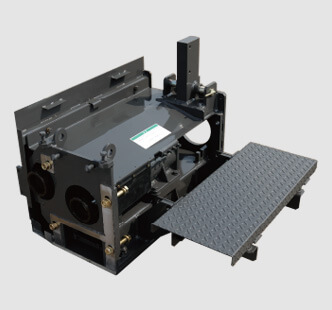

7.5m宽度的伸缩踏板

在熨平板上,安装了能伸缩的平面踏板。作业人员能移动到摊铺宽度末端的位置,具有良好的视线。另外上下踏板时可以不再摊铺的路面上留下脚印。而且,踏板两侧安装了扶手,保证了作业人员的安全。

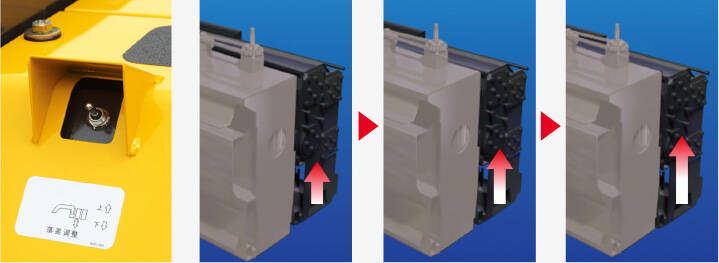

标准设定“动力控制落差”,用简单的操作即可调节落差

伸缩式熨平板在构造上,根据摊铺厚度的变化,前部熨平板与后部熨平板的接合部的摊铺面上,会发生落差(痕迹)现象。而且,为了使表面压力尽量均等,路面摊铺均匀平整,落差的调节也非常重要。杰平霸熨平板、标准配备了落差动力控制装置。只要用按钮即可简单操作。无论是急速的厚度变化,还是与厚度变化有关的纵向平铺调整作业等,都能迅速地进行落差调节。

7.5m宽度的伸缩踏板

摊铺9m时需组装0.75m加长熨平板左右一个

综合援助各种各样的施工条件,在操作性、自动化程度上、采用了最尖端的工艺和技术

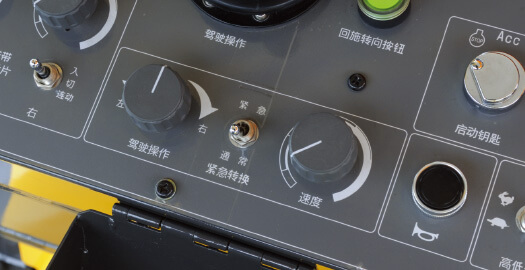

操作按钮

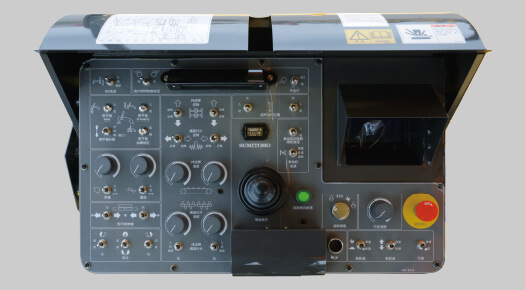

为了消除繁琐的操作,对开关按钮进行了整理整顿对减少误操作做了努力。

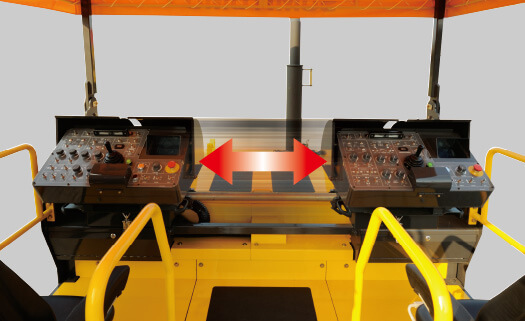

可动式控制台

可动式控制台支持在各种各样条件下的驾驶。

采用新式锁门杆,基座操纵箱具有倾斜功能

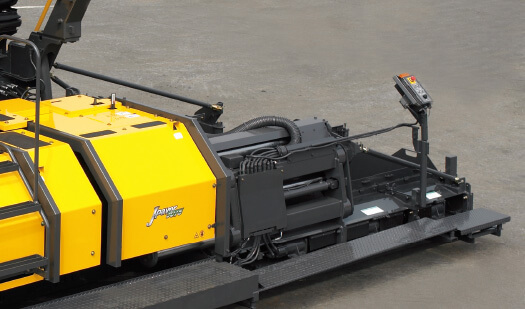

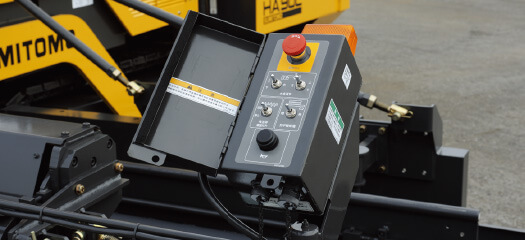

3连式伸缩熨平板的摊铺端部(最大7.5m),配置了控制器,可集中控制熨平板的操作过程,主要有:熨平板伸缩、厚度控制、高速卷出按钮等。

旋转式双驾驶席(选购件)

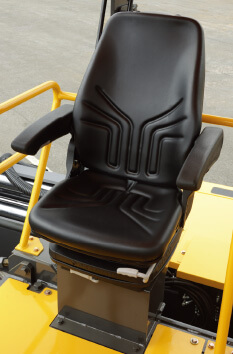

左右配置了带有悬架装置的驾驶席(带有体重调节功能)。为了让驾驶员更加简单的确认右方和左方下方的作业状态,因此采用了旋转的方式。不仅减低了作业时的疲劳,更能安全的作业。另外、遮阳篷也采用了和驾驶席一样的旋转式、开闭非常简单方便。

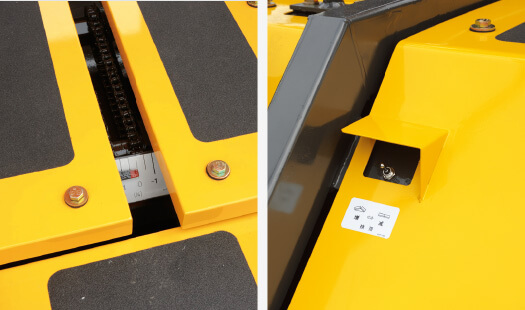

便于观察的厚度计

以往的厚度计安装在枢轴油缸的正上方,将它移到后面以后,即使处在熨平板的上面也可以方便地观察。

自动化成品材输送装置:超声波料位控制器(选购件)

通过超声波感应器感知成品材卷出量的过多或不足,自动地控制螺旋叶片回转,所以能将熨平板前的成品材拥有量控制在一定范围内。由于成品材的反力被控制在一定的限度内因此能提高摊铺的平整度。另外,由于驾驶操作人员从繁琐的送料、布料卷出的操作中解放出来,可以集中精力投入到摊铺作业上。如果配套使用单人控制器,效果更加明显。

JEMCO公司生产
声波板感应器
JEMCO公司生产
声波板感应器
根据各自的需要可以选择的等机控制器(选购件)

有超声波和接触式两种类型。超声波式等级控制器能够自动控制并用数字显示摊铺厚度。操作简单,并且可以在确认数字显示的同时使用遥控器设定、变更每1mm单位的摊铺厚度。无论哪种控制方式都是保证摊铺精度、平整度优先的方式。而且,不需要安装和调整格框和短板,由于是用超声波测量和控制与路缘石及水沟等的距离,不用担心撞上石头等而引起厚度发生大幅度的变化。另外,附带温度补正功能的机型,更加能够最大限度地排除测距地距离(空气层)、大气温度、成品材温度所带来的影响。

用手指水平滑动查看用手指水平滑动查看所有列表
主要规格※本表的单位采用国际单位中的SI单位表示
规格 单位 HA90C JP3075
宽度 标准 m 3.0~7.5 无级伸缩/EXT9.0
摊铺能力 摊铺厚度 mm 10~300
摊铺速度 m/min 1.5~12
料斗容量 ton 13
拱顶比例量 % -1~4
整机 质量(重量) kg 22660(9.0m)
全长 mm 7030
全宽 mm 2980
全高 mm 带遮阳篷 3750
履带 前后轮履带轮的中心距离 mm 2975
履带宽 304
传送带 驱动形式 液压(螺旋叶片另外驱动)
宽x列 mm 400X2
螺旋叶片 尺寸 mm 直径400 螺距330
回转数 min-1 0~70
熨平板 熨平板底板宽度 mm 300
加热装置 自动着火式鼓风燃烧器(4个)
摊铺厚度调整形式 遥控式 手动式

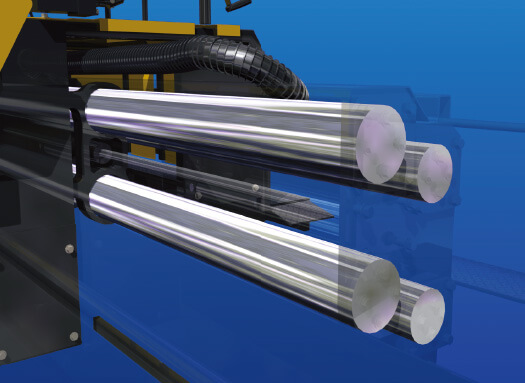

伸缩机构形式 4根导管X2
夯实机构 形式 液压夯锤 振动器
振动器振动数 Hz 0~50
夯锤回转数 Hz 0~20
落差调节机构 液压驱动
行走装置 形式 履带式
行走驱动方式 液压式无级变速机
刹车形式 自动刹车
移动速度前/后 km/h 0~3.0/0~3.0
发动机 生产厂家 五十铃 AH-4HK1X
总排气量 cc 5193
额定输出 kW/min-1 132/2000
最大扭矩 Nm/min-1 670/1500

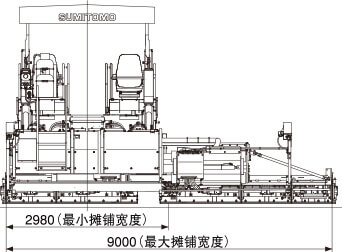

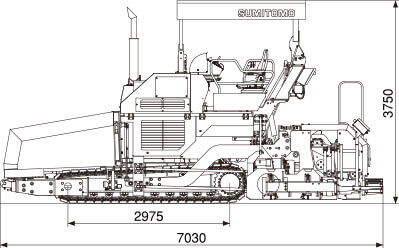

尺寸图(mm)
