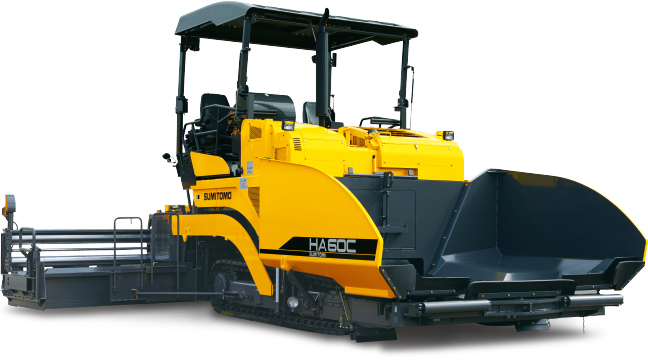

HA60C-8 HA60C-8

HA60C-8

高质量 运动性能 保养与其他 外形尺寸&作业范围 主要装备

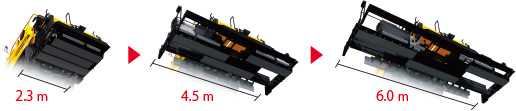

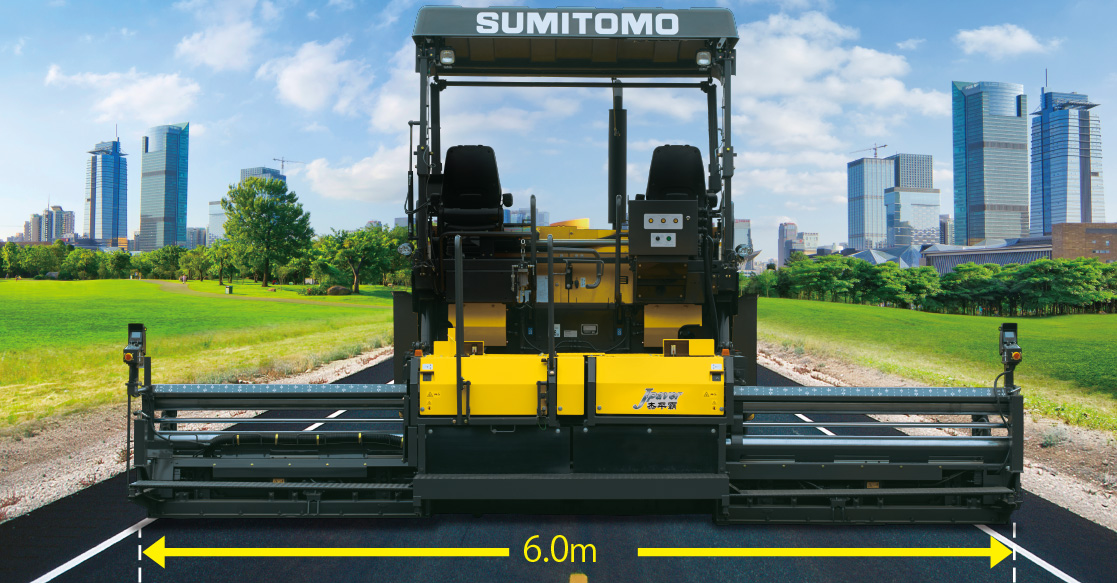

三连式无级伸缩熨平板可摊铺2.3m-6.0m的宽度

无级任意伸缩型杰平霸熨平板在不需要拼接的情况下,能从2.3m任意伸缩到6.0m。

上图照片中含有选购件

实现高质量摊铺的新型熨平板

杰平霸2360摊铺机可以在不停止作业的情况下,随意改变摊铺宽度。由于无需拼接熨平板,因此不会因熨平板的宽度不同而出现摊铺后路面平整度和密实度等质量问题。

双重作用

杰平霸2360摊铺机可以包含覆盖两种常规熨平板的摊铺范围。

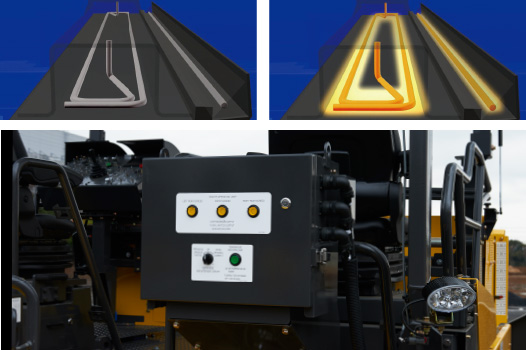

电加热规格

电加热式熨平板规格可实现安全施工和低碳环保,只要打开加热开关,电脑将会自动控制并保持所设定的温度,以确保稳定的摊铺质量。

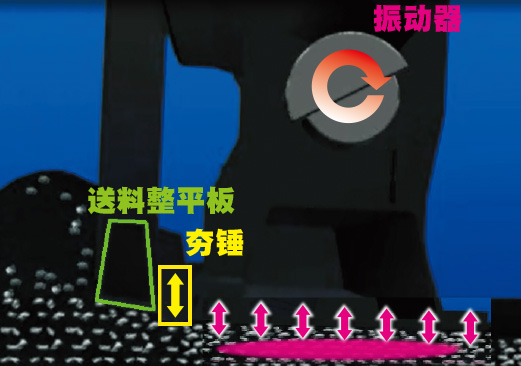

STV夯实系统

熨平板前方所配备的送料整平板能够将沥青拌合料导入熨平板下方并进行压实,使表面材料均等,从而提升摊铺面层质量。利用夯锤和振动器能够实现高效率的夯实作业。

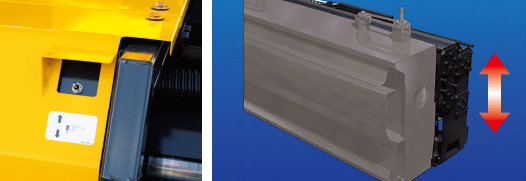

单键落差调节

利用液压电控迅速调节前部和后部熨平板的落差。使路面摊铺均匀平整。

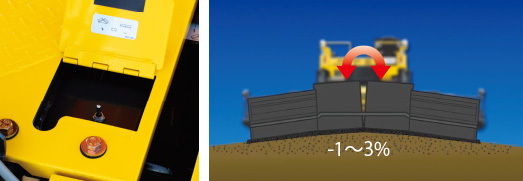

单键拱顶比例调节

利用液压电控调节路面拱顶比例,能够非常简单地用按钮对拱顶度实施任意调节。

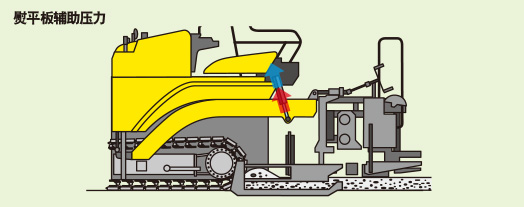

熨平板辅助功能

摊铺较厚面层时,提升油缸可以利用背压辅助熨平板提升。

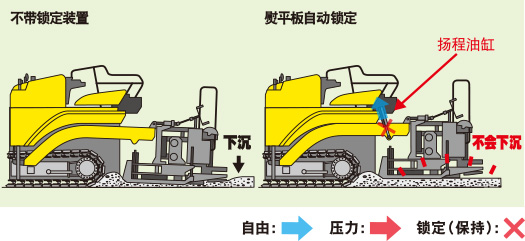

熨平板自动锁定和柔软推进

在等待成品材料或摊铺作业暂时停止时,自动锁定装置起作用,扬程油缸自动防止熨平板下落。当摊铺作业恢复时,通过电脑控制柔软推进功能自动发挥作用。

低床化大容量料斗

新形状料斗的前部离地高度较低,和以往机型相比,与材料装卸车的接车合理容易。料斗由两侧的油缸支持,便于供料以及防止材料外溢。

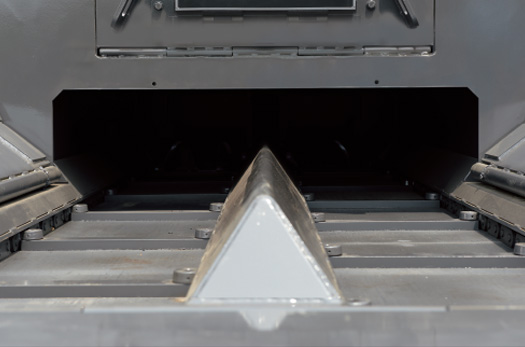

可以逆转的传送带

为了前部熨平板摊铺顺畅和送料平衡,设定了逆转功能。

摆动式推辊轮

特别是摊铺弯道时,便于推动卸料卡车。

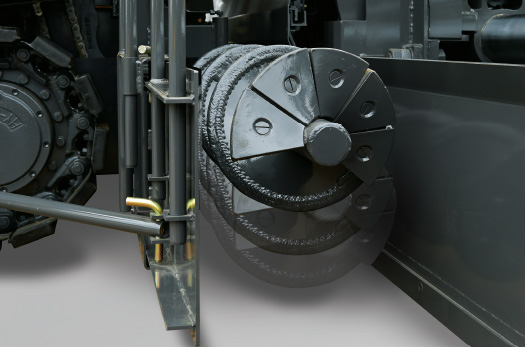

液压调整螺旋叶片

根据摊铺厚度可以调节螺旋叶片的高度。

(从地面算起可调节的范围:115mm〜265mm )

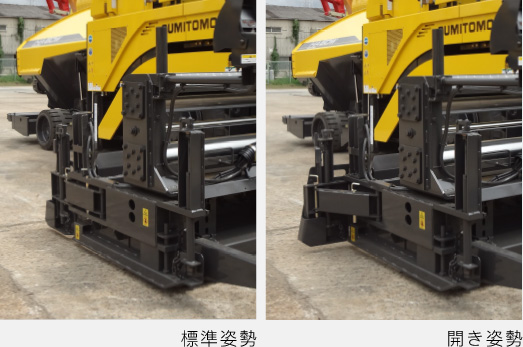

开闭式侧板(选购件)

还备有可方便调节铺设端部宽度,带开闭装置的侧板。

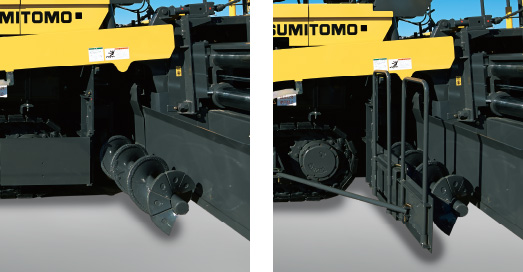

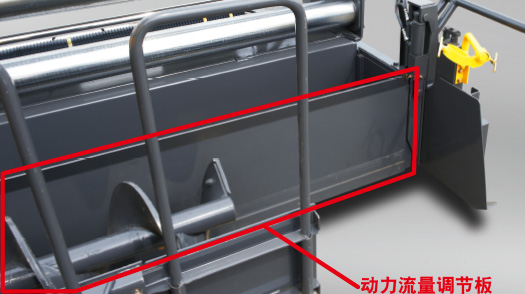

液压电控流量调节板(选购件)

与后部熨平板连接的伸缩式流量调节板除了标准的手动型之外,还新设置了液压式的选购件。外侧使用液压调整样式,可以自如地调节最佳拌合料流量,实现拌合料向末端的顺畅输送。

运输方便

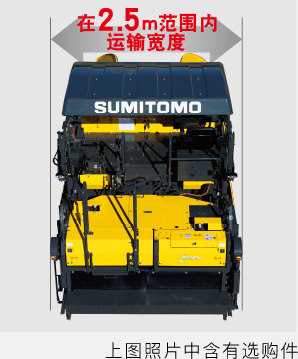

HA60C(HA60W)便于运输,整机宽度不超过2.5m,无需装卸熨平板便可自由运输。

住友摊铺机配备了五十铃智能型发动机,实现了较高的作业效率和环保要求的低能耗。使尾气排放符合法定基准。

“在极高的水平上满足一切工程机械追求的5个要素”。这是SPACE5对下个时代需求的回答。

●带中冷器的涡轮发动机

吸入的空气在涡轮加载器的压缩下形成高温,经中间冷却器冷却后可提高吸入效率。在大幅度减少NOxPM的同时,提高了输出功率,减少了油耗。

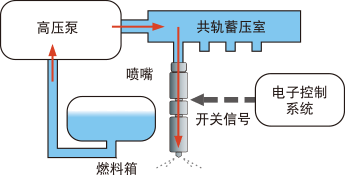

●共轨式超高压燃料喷射系统

共轨式超高压燃料喷射系统实现了超高压和高精度的喷射。通过控制燃料喷射的时机和喷射量提高燃烧效率,大幅度减少PM(颗粒状物质)。

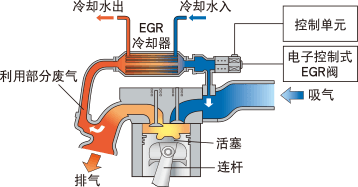

●冷却式废气再循环(EGR)系统

采用冷却式EGR系统,获得进一步减少NOx(氮氧化合物)的效果。其做法是在对排放的气体再循环以降低燃烧温度的EGR(Exhaust Gas Recircu-lation)上设置水冷式冷却器。

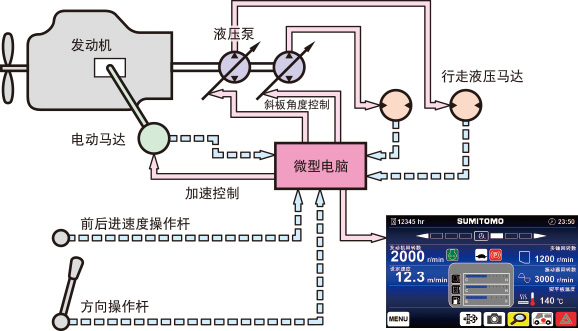

采用先进的行走控制系统

中央控制器同时控制发动机,液压泵和行走马达。通过电脑控制和简单操作实现平稳行走。由于保存已设定内容,因此,只需(打开/关闭)行走安钮就能正常进行施工。

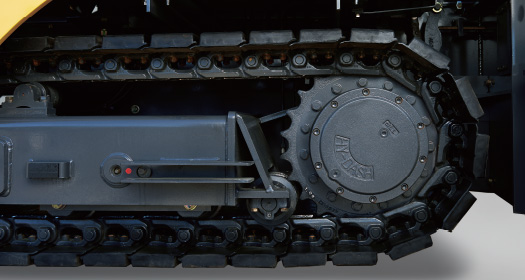

履带内藏马达

履带内藏马达能够减少履带打滑现象,加强路面牵引力。

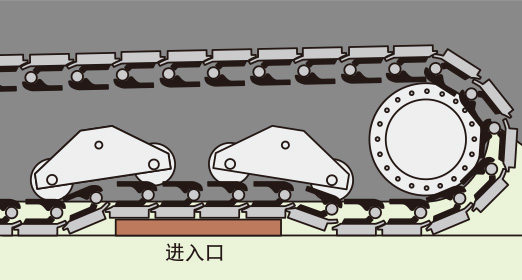

通过优越的接地性提高平坦性(选购件)

下部摇动式滚轮吸收进入口等路面凹凸。通过接地性优越的履带提高了平坦性能。

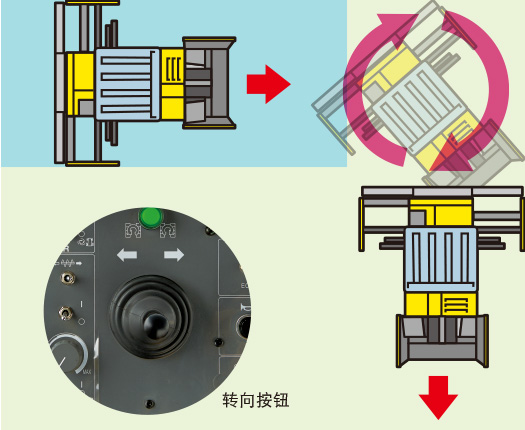

机械转向操作功能

配备了转向操作装置,在狭窄的工地能够轻松的施工。既使摊铺到工地尽头也可以从侧面出来,大大提高了工作效率。

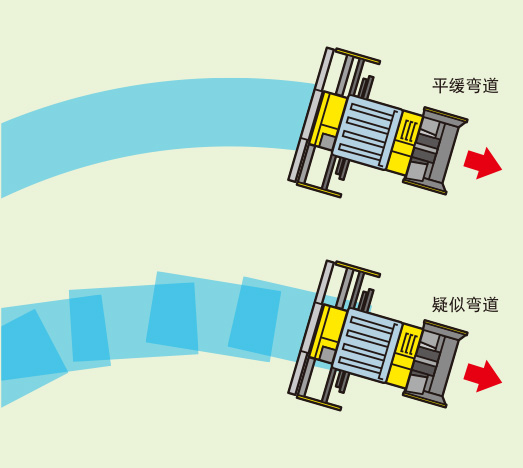

电脑控制方向转换

设备自动控制,给左右履带加上一定的速度差,转弯时能保持一定的曲率半径。

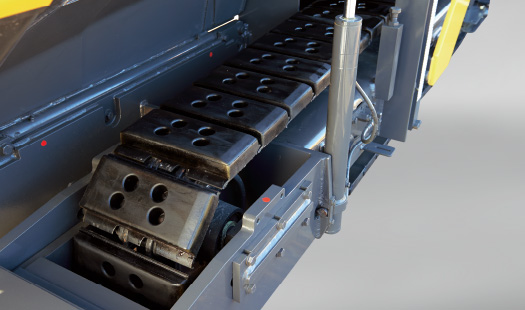

采用带橡胶面的强力连接履带

橡胶面履带在行走时不会损伤原有路面。

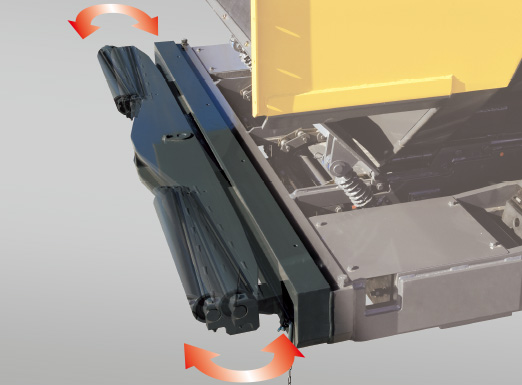

折叠式材料挡板

流量调节板伸展可折叠,使用非常方便,同时采用了高耐久性的连接杆。

方便用户-便于操作和维修保养

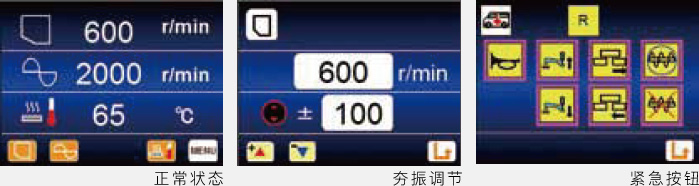

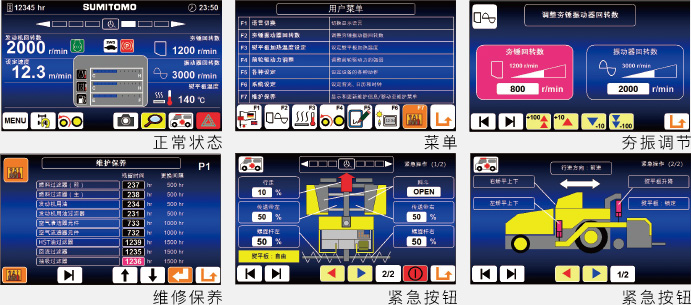

彩色显示屏幕

显示各种信息的彩色显示器,可以用文字和图表确认信息,能够随时掌握设备的状态,一目了然。

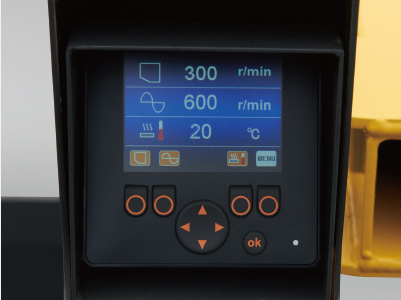

辅助显示器

伸缩熨平板两侧安装有辅助显示器。

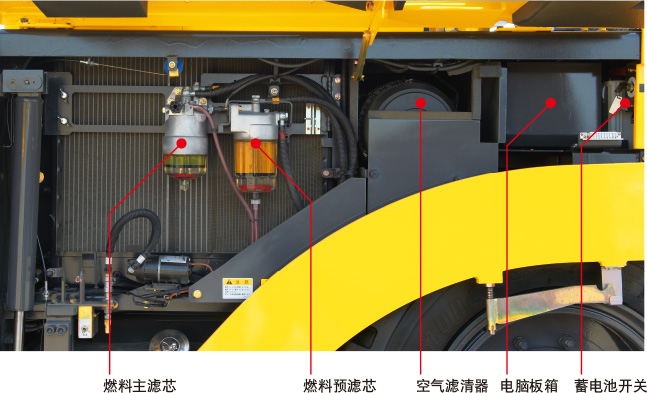

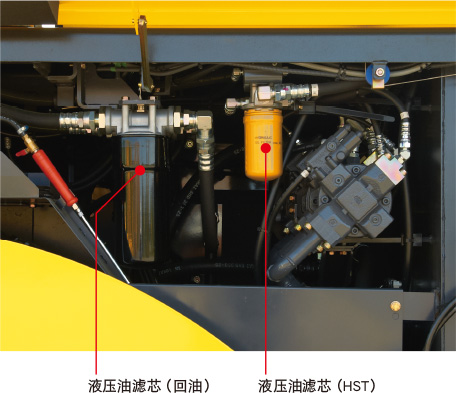

简便的日常保养

为了方便检查油娄油脂,交换滤芯娄以及其他日常保养,需定期保养的部件都设置在便于作业的位置。整机两侧采用开放式边门。

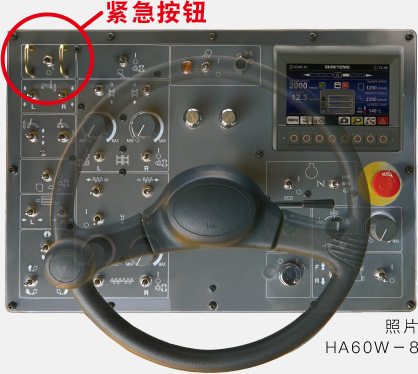

故障对策

本设备设定许多紧急对应系统。摊铺施工出现故障时,采用各种对应措施能使机械继续作业或离开工地。

用手指水平滑动查看用手指水平滑动查看所有列表
故障部分 行走 施工 紧急操作
高速 低速 手动 自动 加热
主要操作盘 × 通过显示屏操作
主要操作盘控制器 × 通过显示屏操作
控制器C × × 控制器的电线调换
控制器B+C × × × 控制器的电线调换
控制器A+B+C × × × × 非常 / 平常开关转换

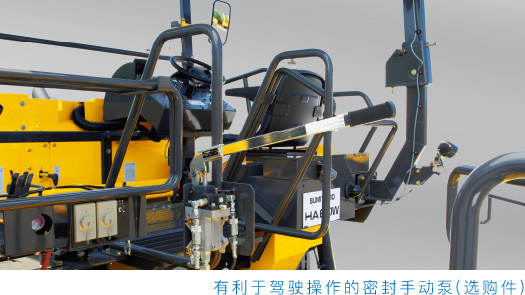

发动机或液压泵 × × × × × 手泵操作(但用料斗油缸、伸缩油缸、熨平板上下油缸)
标准装备
  • 熨平板护板

  • 水平油缸护板

  • 后部辅助作业灯

  • 清洗喷雾枪

  • 工具箱

  • 找平仪托架储藏位置

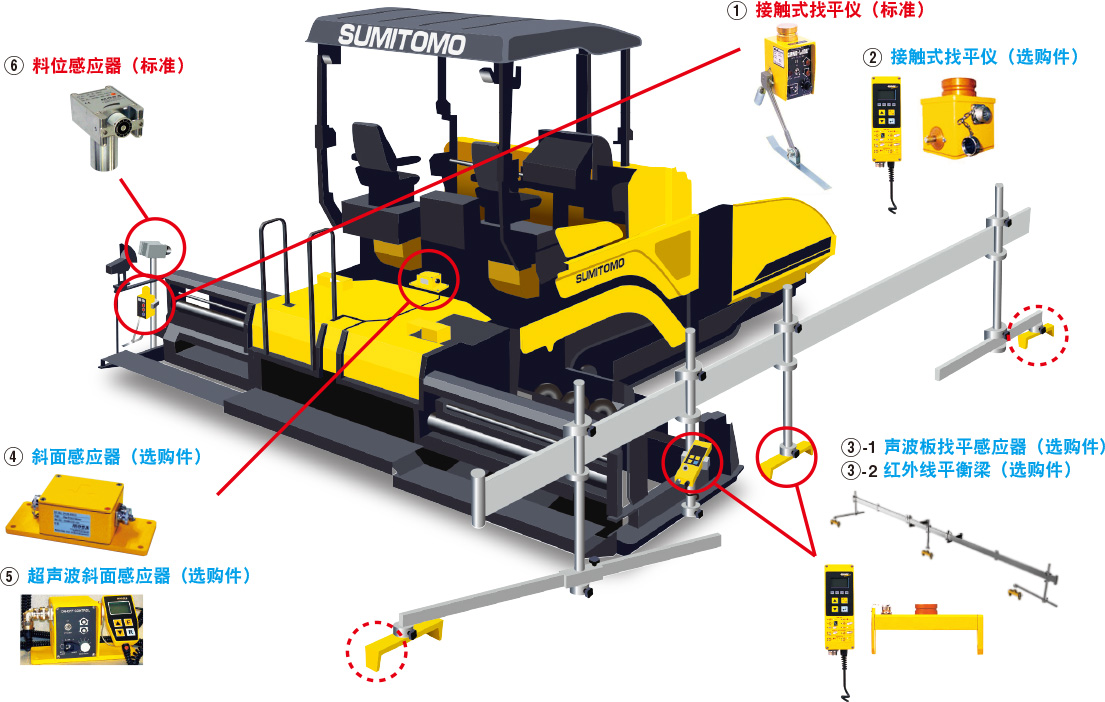

找平仪感应器

根据各自的需要可以选择接触式找平仪,超声波找平仪和平衡梁。无论哪种找平方式都能保证摊铺精度和平整度。(超声波找平仪和平衡梁为选购件)

超声波料位控制器

料位器安装在前部熨平板附近,自动控制螺旋叶片的布料量。

用手指水平滑动查看用手指水平滑动查看所有列表
感应器形式 作用
接触式找平仪 (标准) 将接触地面的引导滑板作为参考 (地面引导)。
接触式找平仪 (选购件) 与第1相同,可以方便驾驶员操作 "数字式控制"。
③-1 声波板找平感应器 (选购件) 不把接触地面的引导滑板作为参考 (地面引导)。
③-2 红外线平衡梁 (选购件) 三个红外线感应器,不把接触地面的引导滑板作为参考。
斜面感应器 (选购件) 可以与第1 结合起来使用。
超声波斜面感应器 (选购件) 可以与第2第3结合起来使用,驾驶员可以用 "数字式控制"实施操作。
料位感应器 (标准) 能够控制材料布料流量和速度。
用手指水平滑动查看用手指水平滑动查看所有列表
主要规格※表中单位采用国际单位制中的SI单位
HA60C-8
摊铺能力 摊铺宽度 2.3~6.0m无级伸缩
摊铺厚度 10~300mm
摊铺速度 1~20m/min
料斗容量 13ton
拱顶度比例 / 斜面比 -1~3(Hyd.) / 0~3%
整机 质量(液化气加热) 14690kg
全长 6620mm
全宽(运输时) 2490mm
全高(带遮阳篷) 2740(3790)mm
运输时高度(带遮阳篷) 2740(2915)mm
轴距 2615mm
履带宽度 284mm
轮胎 -
传送带系统 驱动形式 液压(左右单独驱动)
宽x列 482mmX2
速度 0~14.5m / mim
螺旋叶片 尺寸 直径330mm 螺距300mm
回转数 0~75m/mim-1
熨平板系统 型号 杰平霸2360熨平板
加热装置 电加热
夯实机构 形式 液压夯锤 / 振动器
振动器振动数 0~50Hz(3000cpm)
夯锤回转数 0~20Hz(1200cpm)
落差调节方式 液压调节
伸缩式挡板调节方式 液压调节
行走系统 形式 履带式
行走驱动方式 液压式无级变速器
刹车方式 自动刹车
移动速度 前 / 后 0~3/0~3km/h
发动机 生产厂家型号 五十铃 Al-4JJ1X(符合国家第三阶段非道路机械环保排放标准)
总排气量 2999cc(4缸)
额定输出 89.2/2200kW/min1(119.6hp)
燃料油箱容量 140L
电气系统 24V

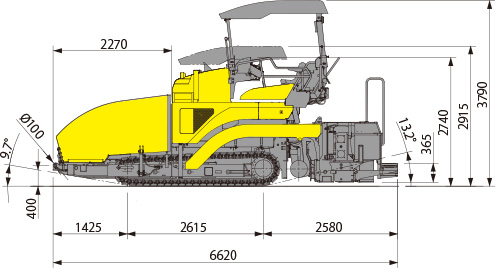

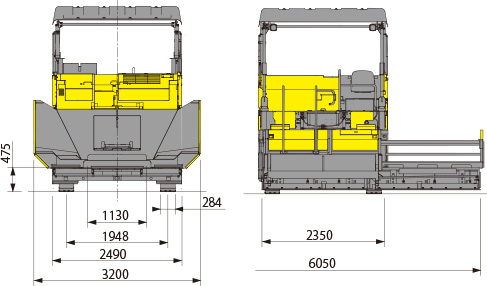

■尺寸图

移动式操作控制台

移动式操作控制台能够支持各种各样条件下的驾驶操作。

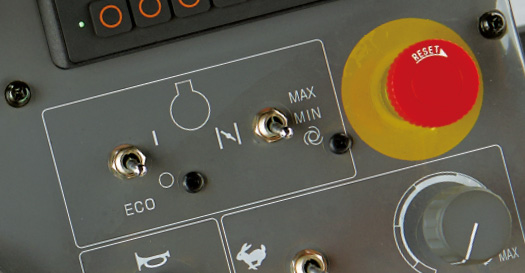

节能模式按钮

把发动机转速从2,200调整到2,000,可以节省油耗。

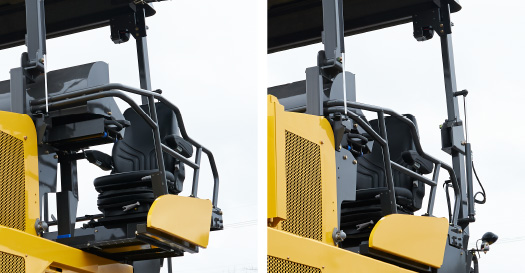

座椅滑轨(选购件)

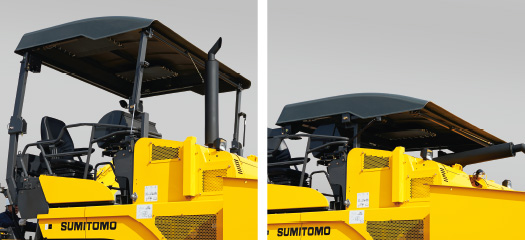

硬质材料的遮阳篷

可以折叠,便于运输。发动机排气管也可折叠。
